Catégorie : Soupape de surpression bride KF

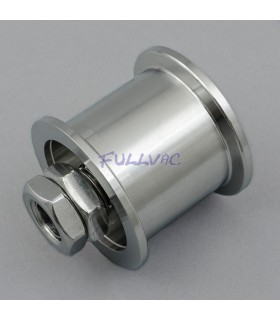

Soupape de surpression bride KF
![Soupape de surpression bride KF](https://www.allforvacuum.com/c/239-category_default/soupape-de-surpression-bride-kf.jpg)
La soupape de surpression fonctionne grâce à un ressort permettant de maintenir l’obturateur faisant étanchéité avec le joint FPM.
En cas de surpression à l’intérieur de la soupape, l’obturateur se soulève et la surpression s’échappe.
La pression d’ouverture de la soupape peut être ajustée en contraignant plus ou moins le ressort par vissage ou dévissage de l’écrou de réglage.
Le niveau d’ouverture de l’obturateur est proportionnel à la surpression dans l’enceinte à vide.
Le taux de fuite « inférieur à 10-7 mbar.l/s d’He » est donné dans le cas où l’intérieur de la soupape est sous vide et l’extérieur de la soupape est à la pression atmosphérique.
La précontrainte du ressort ne doit pas être trop faible (écrou pas assez serré), sinon il y a un risque de fuite permanente.
La pression d’ouverture peut varier en fonction de l’adhérence du joint sur l’obturateur, en effet en fonction de l’utilisation le joint FPM peut coller plus ou moins et la pression d’ouverture de la soupape s’en trouve modifiée.
Le débit de la soupape dépend de la différence entre la pression interne et externe.
