CPA double-pompe de 50m3/h à 610m3/h
Centrale de vide industriel CPA double pompe
Filtrer la liste des variantes par : |
|
|---|---|
| Débit en m3/h: | 50 m3/h (2 x 25 m3/h) 80 m3/h (2 x 40 m3/h) 120 m3/h (2 x 60 m3/h) 212 m3/h (2 x 106 m3/h) 410 m3/h (2 x 205 m3/h) 610 m3/h (2 x 305 m3/h) |
| Réservoir dm3: | 300 dm3 500 dm3 1000 dm3 |
| Référence | Réservoir dm3 | Débit en m3/h | Stock | Disponibilité | Prix HT | 3D | Ajouter au panier |
|---|
GROUPES DE POMPAGE TYPE CPA DOUBLE POMPE
- Caractéristiques générales
- Automate programmable avec capteur de pression
- Débit à 50 Hz : de 50 à 605 m3/H
- Puissance à 50 Hz : de 1,5 à 15 kWh
- Pression de travail : de 400 mbar à 0.5 mbar (abs)

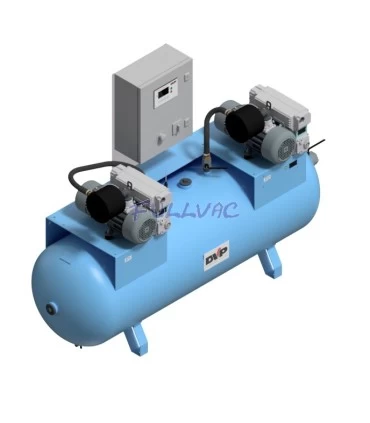

Les centrales de vide industriels série CPA sont fabriquées en versions DUPLEX sur la base de deux pompes à vide installées sur le réservoir pour les réservoirs 300dm3 et 500dm3 et sur chassis pour les reservoirs de 1000dm3. Elles sont dotées d’un tableau de commande permettant de contrôler la pression à l’intérieur du réservoir et de commander le démarrage des deux pompes à vide. Les tableaux sont réalisés selon les normes européennes.
Les centrales de production de vide série CPA sont principalement utilisées dans les installations de vide centralisé pour créer et maintenir une certaine dépression à l’intérieur du réseau et permettre ainsi le fonctionnement correct des équipements qui y sont reliés.
Les centrales pour la production de vide sont composées, dans leur version standard, des éléments suivants :
- Deux pompes à vide lubrifiées avec moteur électrique et filtre déshuileur sur l'évacuation, montées directement sur le réservoir placé à l’horizontale ou sur un châssis vertical connecté à un réservoir indépendant.
- Réservoir horizontal ou vertical en acier soudé, peint, avec vanne de purge en point bas
- Clapet anti-retour intégré à l'aspiration des pompes pour maintenir le vide dans le réservoir lorsque les pompes à vide sont à l'arrêt ; Filtres à cartouche de type FCM pour protéger les deux pompes à vide contre l'aspiration d'éventuelles impuretés présentes dans le circuit ;
- Une vanne à boisseau sphérique placée sur l'aspiration de chaque pompe à vide pour l'isoler de l'installation en phase d'entretien ;
- Une vanne à boisseau sphérique placée sur le réservoir pour l'isoler de l'installation ;
- Un tableau électrique de commande pour le fonctionnement des deux pompes à vide géré par l’Automate DVP, avec un interrupteur général bloque-porte, un bouton d’arrêt d’urgence, une protection ampèremétrique et un bornier pour le report des signaux et l’installation d’un panneau de contrôle à distance permettant le démarrage des pompes à vide en manuel ou en automatique ;
- Assistance à la maintenance gérée par l’automate ;
- Capteur de pression absolue sur le réservoir ;
Options Possibles :
- Kit panneau de contrôle à distance,
- Kit capteurs d'efficience filtres déshuileurs,
- Kit capteurs de températures,
- Kit capteurs de niveaux d’huile,
- Caractéristiques techniques : CPA double-pompe
