Soupape de surpression

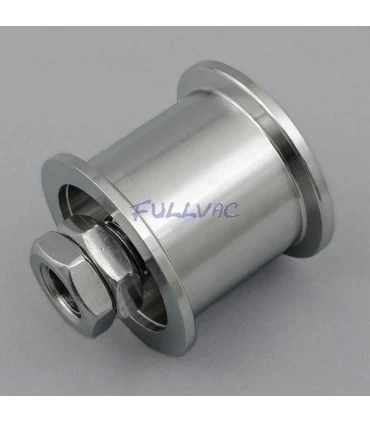

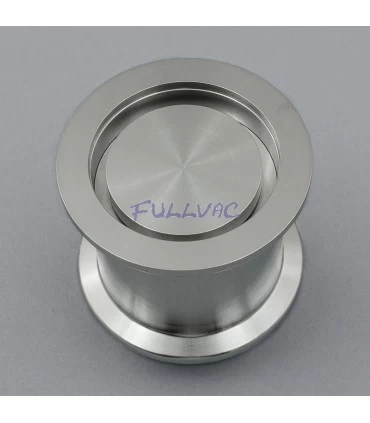

Soupape de surpression en acier inoxydable, pré-contrainte avec ressort

195,00 € (HT)
Bride
Plage de réglage de pression d'ouverture
En stock
Référence Bride Plage de réglage de pression d'ouverture Stock Prix 3D Ajouter au panier
SP1KF16 KF16 de 100 mbar à 270 mbar 1 195,00 € HT
add_circle ajouter au panier
SP1KF40 KF40 de 70 mbar à 270 mbar 1 230,00 € HT
add_circle ajouter au panier
Description



-         Ouverture de la soupape en cas de surpression

-         Soupape utilisable sur une installation dans toutes les positions

-         Soupape utilisable sur une installation dans toutes les positions

-         Étanchéité de la soupape assurée par un joint FPM

-         La soupape n’est pas un élément de sécurité (et ne doit en aucun cas remplacer un élément de sécurité).

-         La sortie de la soupape peut se raccorder à un exhaust



La soupape de surpression fonctionne grâce à un ressort permettant de maintenir l’obturateur faisant étanchéité avec le joint FPM.

En cas de surpression à l’intérieur de la soupape, l’obturateur se soulève et la surpression s’échappe.

La pression d’ouverture de la soupape peut être ajustée en contraignant plus ou moins le ressort par vissage ou dévissage de l’écrou de réglage.

Le niveau d’ouverture de l’obturateur est proportionnel à la surpression dans l’enceinte à vide.

Le taux de fuite « inférieur à 10-7 mbar.l/s d’He » est donné dans le cas où l’intérieur de la soupape est sous vide et l’extérieur de la soupape est à la pression atmosphérique.

La précontrainte du ressort ne doit pas être trop faible (écrou pas assez serré), sinon il y a un risque de fuite permanente.

La pression d’ouverture peut varier en fonction de l’adhérence du joint sur l’obturateur, en effet en fonction de l’utilisation le joint FPM peut coller plus ou moins et la pression d’ouverture de la soupape s’en trouve modifiée.

Le débit de la soupape dépend de la différence entre la pression interne et externe.



soupape

Référence Bride L

Plage de réglage de pression d'ouverture

Taux de fuite Température  d'utilisation Section de passage maximum en cas de surpression
SP1KF16 ISO-KF16 35 mm de 100mbar à 270mbar < 10-7 mbar*l/s He de 0°C à 120°C 12.6 mm2
SP1KF40 ISO-KF40 65 mm de 70mbar à 270mbar < 10-7 mbar*l/s He de 0°C à 120°C 113.1 mm2
