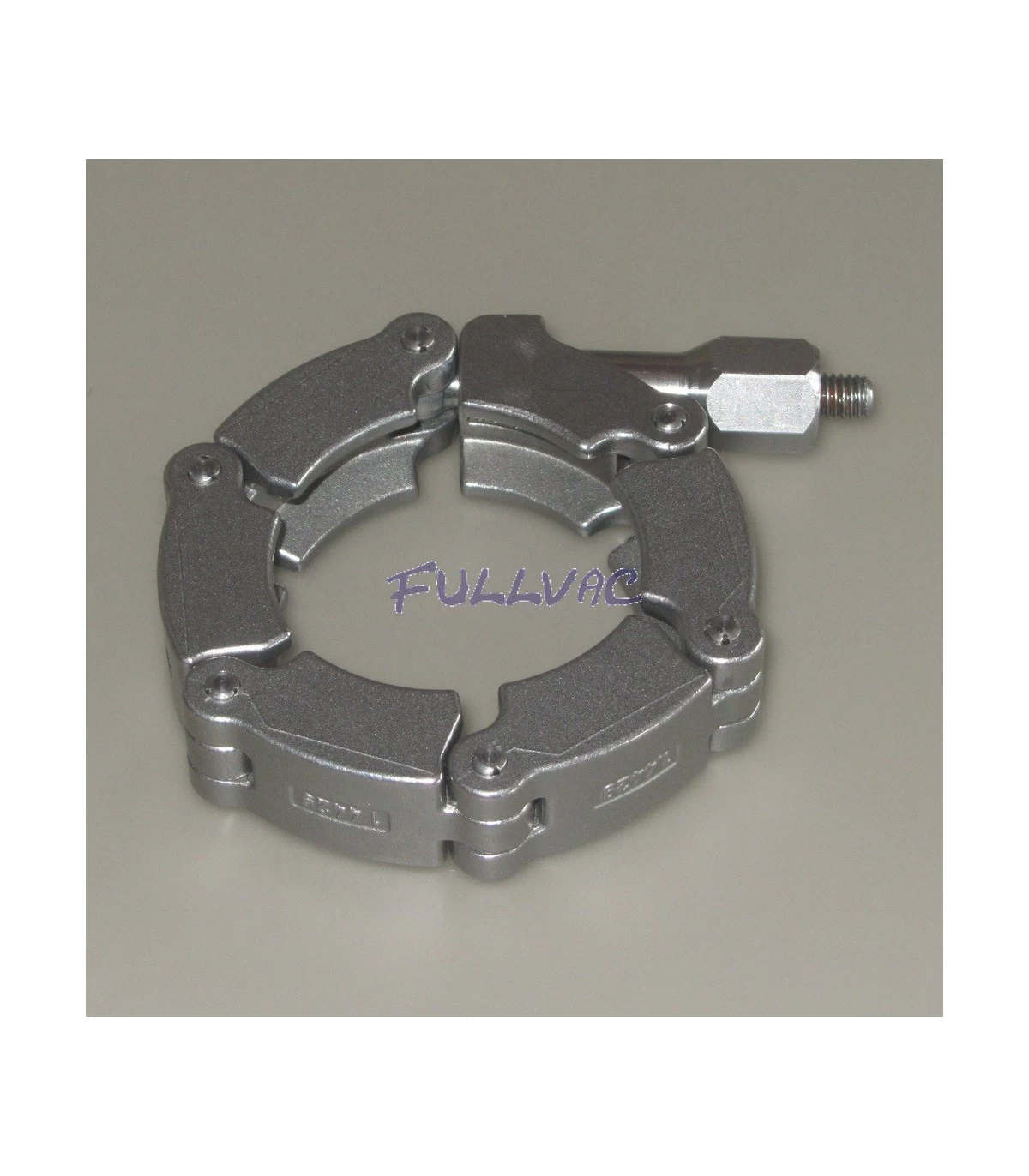

Collier de serrage à chaîne aluminium ou inox KF

Collier de serrage à chaîne KF

24,00 € (HT)
Bride
Matière
En stock
Référence Bride Matière Stock Prix 3D Ajouter au panier
CH1KF16ALU KF16 Aluminium >5 24,00 € HT
add_circle ajouter au panier
CH1KF16INOX KF16 Inox 316LN >5 90,00 € HT
add_circle ajouter au panier
CH1KF25ALU KF25 Aluminium >5 28,00 € HT
add_circle ajouter au panier
CH1KF25INOX KF25 Inox 316LN 3 112,00 € HT
add_circle ajouter au panier
CH1KF40ALU KF40 Aluminium 3 32,00 € HT
add_circle ajouter au panier
CH1KF40INOX KF40 Inox 316LN 4 132,00 € HT
add_circle ajouter au panier
CH1KF50ALU KF50 Aluminium >5 44,00 € HT
add_circle ajouter au panier
CH1KF50INOX KF50 Inox 316LN >5 164,00 € HT
add_circle ajouter au panier
Description

Collier de serrage à chaîne KF



Collier de serrage à chaîne en Aluminium ou Inox 316LN

Permet un serrage uniforme pour l’écrasement du joint métallique KF



1.2.3 Schema Collier de serrage a chaine KF.jpg

Référence Bride A (mm) B (mm) C (mm)
CH1KF16ALU KF 10 / KF 16 52 23 48
CH1KF16 KF 10 / KF 16 52 23 48
CH1KF25ALU KF 20 / KF 25 64 31 55
CH1KF25 KF 20 / KF 25 64 31 55
CH1KF40ALU KF 32 / KF 40 78 46 59
CH1KF40 KF 32 / KF 40 78 46 59
CH1KF50ALU KF 50 97 68 68
CH1KF50 KF 50 97 68 68





matière du collier Température limite d'utilisation des colliers à chaine Température limite d'utilisation des joints Bride Pression maximum d'utilisation Poids du collier
Aluminium *  -271°C à 150°C NBR : -20°C à +100°C
FPM : -25°C à 180°C
Aluminium : -271°C à +150°C
Cuivre : -271°C à 350°C
KF16 38 bar ** 94g
KF25 21 bar ** 110g
KF40 18 bar ** 129g
KF50 14 bar ** 203g
Inox 316LN *  -271°C à 350°C KF16 46 bar ** 196g
KF25 32 bar ** 242g
KF40 19 bar ** 291g
KF50 16 bar ** 504g

* La vis de serrage, l'écrou de serrage, et les pions des colliers à chaine sont en Inox 304

** Les valeurs données pour la valeur Maximum de pression sont des valeurs estimées. La valeur maximum de pression autorisée doit être calculée pour chaque cas particulier.

Elle dépend de :

        - la valeur du couple de serrage appliqué

        - la température d'utilisation

        - du facteur de sécurité

        et éventuellement d'autres facteurs tels que :

o    la force axiale

o    la force radiale

o    le mouvement rotatif

o    les vibrations

o    les à-coups de pression





Couple de serrage des colliers à chaine

      Couple de serrage Md Nm Couple de serrage maximum Md Nm pour une utilisation en temperature
Référence du collier de serrage Collier pour bride matiére du collier Joint élastomere Joint métallique en aluminium Joint métallique en cuivre 20°C 70°C 150°C 350°C
CH1KF16ALU KF16 Aluminium 0,18 0,16 0,31 0,6 0,5 0,4
CH1KF16 KF16 Inox 316LN 0,18 0,16 0,31 0,6 0,5 0,4 0,4
CH1KF25ALU KF25 Aluminium 0,24 0,24 0,45 0,7 0,6 0,5
CH1KF25  KF25 Inox 316LN 0,24 0,24 0,45 0,7 0,6 0,5 0,5
CH1KF40ALU KF40 Aluminium 0,35 0,36 0,7 1,1 0,9 0,9
CH1KF40  KF40 Inox 316LN 0,35 0,36 0,7 0,9 0,9 0,9 0,8
CH1KF50ALU KF50 Aluminium 0,65 0,64 1,23 2,3 1,9 1,8
CH1KF50  KF50 Inox 316LN 0,65 0,64 1,23 2,3 1,9 1,8 1,6
