COAXIAL BNC KF avec terre
Passage pour le vide COAXIAL BNC SIMPLE Bride KF+Terre
320,00 €
(HT)
Dispo. sous 2 à 5 semaines
| Référence | nb passages étanches | Bride | Stock | Prix | 3D | Ajouter au panier |
|---|---|---|---|---|---|---|
Passage étanche pour le vide COAXIAL BNC SIMPLE Bride KF avec Terre

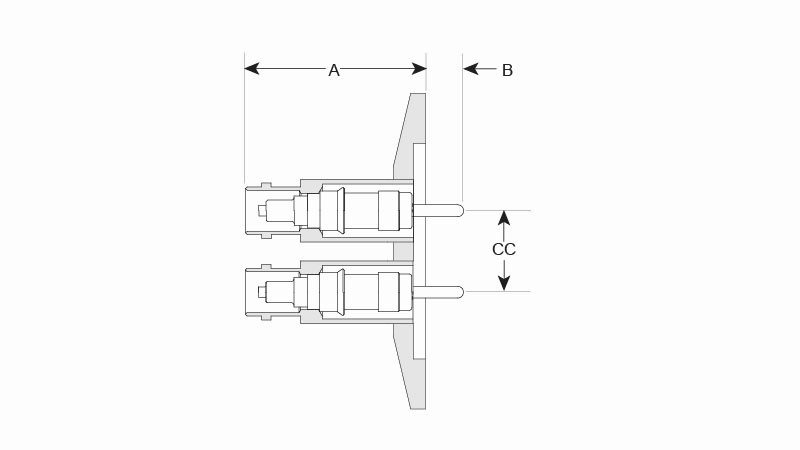

| Code | Bride | nb passages étanches | Fig | Dimension (mm) | Simple/Double | ||||||||||||||||
| A | B | C | |||||||||||||||||||
| BNCT1S-KF16 | KF16 | 1 | 2 | 7,62 | 36,58 | 53,34 | Simple | ||||||||||||||
| BNCT1S-KF40 | KF40 | 1 | 2 | 10,16 | 34,04 | 50,8 | Simple | ||||||||||||||
| BNCT1S-KF50 | KF50 | 1 | 2 | 10,16 | 34,04 | 50,8 | Simple | ||||||||||||||
| BNCT2S-KF40 | KF40 | 2 | 2 | 10,16 | 34,04 | 50,8 | Simple | ||||||||||||||
| BNCT2S-KF50 | KF50 | 2 | 2 | 10,16 | 34,04 | 50,8 | Simple | ||||||||||||||
| BNCT3S-KF50 | KF50 | 3 | 2 | 10,16 | 34,04 | 50,8 | Simple | ||||||||||||||
| BNCT4S-KF50 | KF50 | 4 | 2 | 10,16 | 34,04 | 50,8 | Simple | ||||||||||||||
Bride : inox 304
Broches : Inox 304 + revêtement Nickel
Tension max : 500 Vdc
Courant Max : 3 A
Température Raccord CF : -200°C à 450°C
Température Raccord KF : -20°C à 150°C
Connecteur à la pression atmosphérique : -65°C à 165°C
Connecteur sous vide : 250°C
Gradient de température : 25°C/minute max
Étanchéité sous vide
Raccord UHV (CF) : 1.10-10 Torr
Raccord HV (KF) : 1,10-9 Torr
Passage étanche pour le vide COAXIAL BNC SIMPLE Bride KF avec Terre
- Bride : Inox 304
- Broches : Inox 304 + revêtement Nickel
- Tension max : 500 Vdc
- Courant Max : 3 A
- Température Raccord KF : -20°C à 150°C
- Connecteur à la pression atmosphérique : -65°C à 165°C
- Connecteur sous vide : 250°C
- Gradient de température : 25°C/minute max
- Étanchéité sous vide
- Raccord HV (KF) : 1,10-9 Torr
