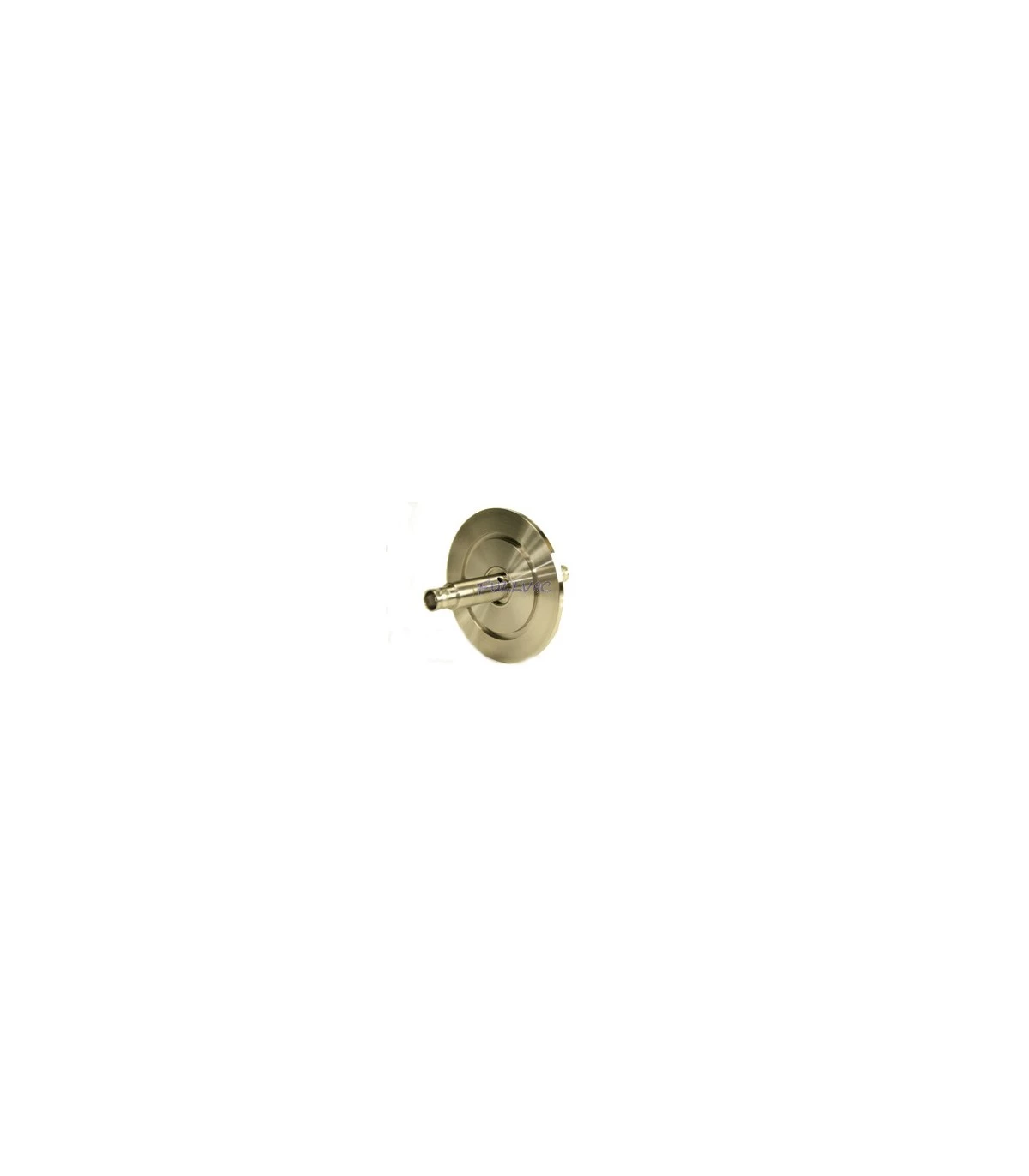

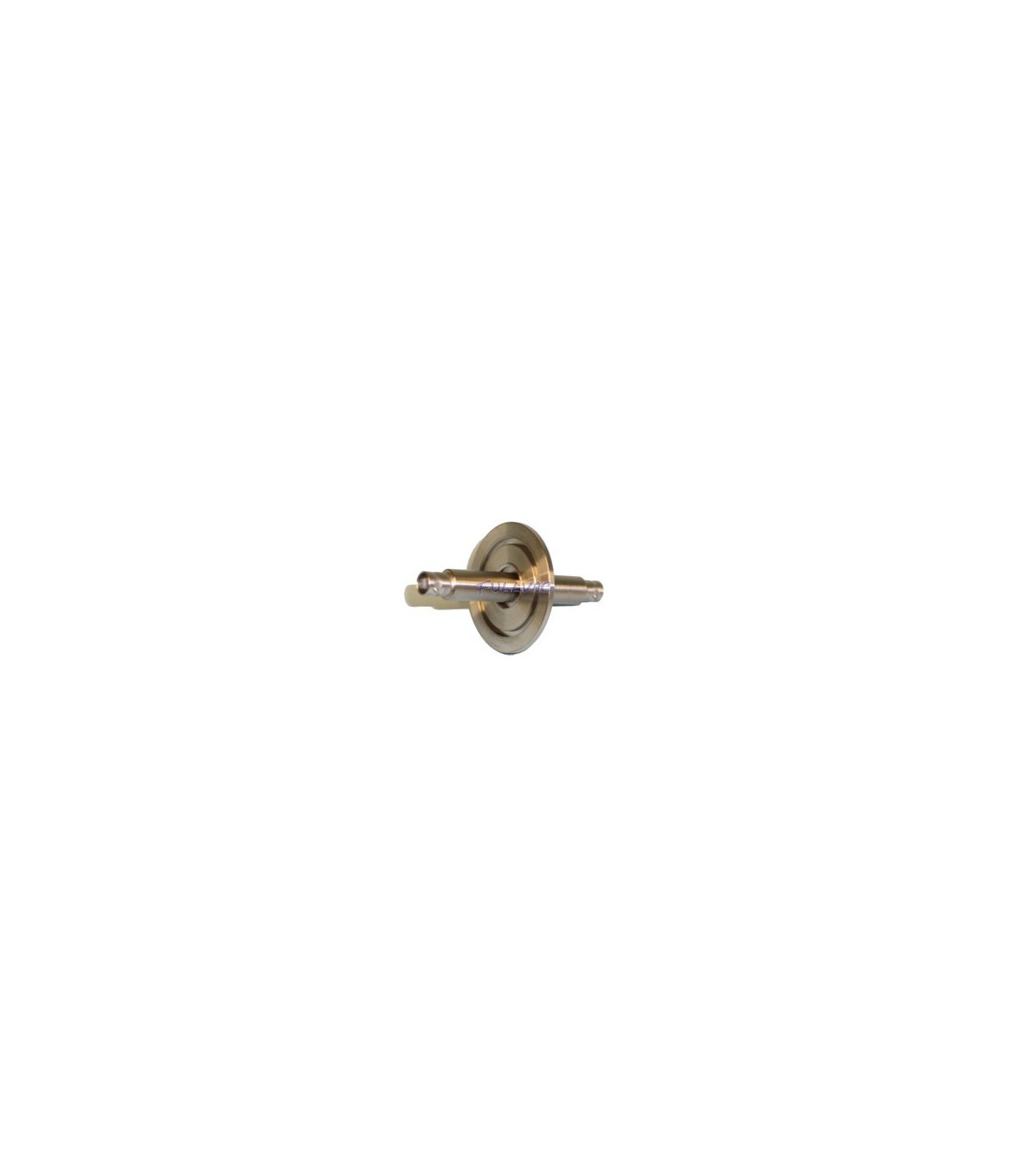

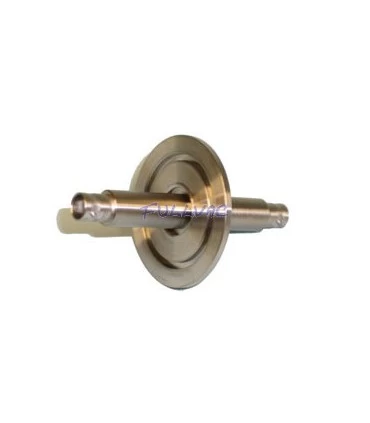

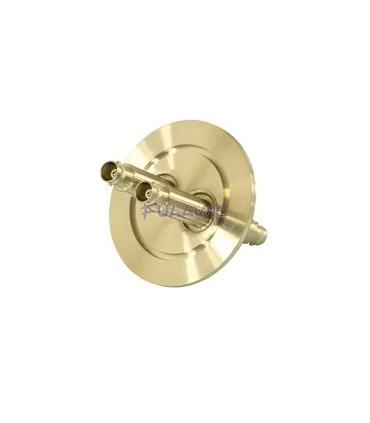

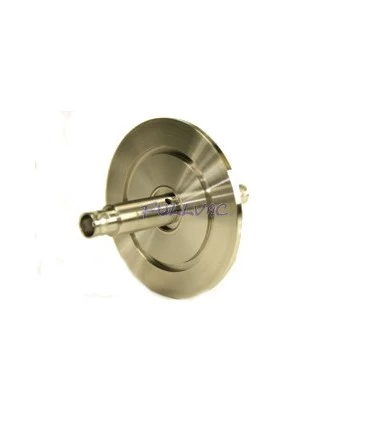

COAXIAL BNC KF avec terre
Passage étanche pour le vide COAXIAL BNC DOUBLE Bride KF avec Terre
- Bride : Inox 304
- Broches : Inox 304 + revêtement Nickel
- Tension max : 500 Vdc
- Courant Max : 3 A
- Température Raccord KF : -20°C à 150°C
- Connecteur à la pression atmosphérique : -65°C à 165°C
- Connecteur sous vide : 250°C
- Gradient de température : 25°C/minute max
- Étanchéité sous vide
- Raccord HV (KF) : 1,10-9 Torr

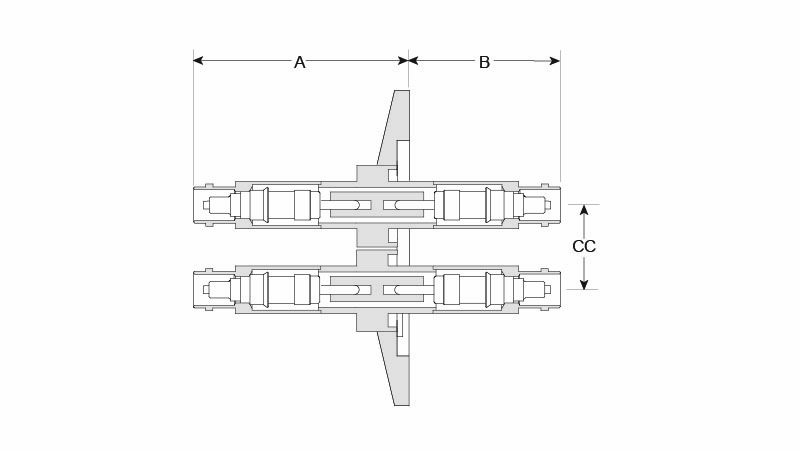

Ce plan représente deux traversées. Les cotes A et B sont les mêmes, qu’il y ait un ou plusieurs passage étanche.
| Code | Bride | nb passages étanches | Dimension (mm) | Simple / Double | ||
| A | B | C | ||||
| BNCT1D-KF16 | KF16 | 1 | 64,3 | 28,7 | Double | |
| BNCT1D-KF40 | KF40 | 1 | 51,6 | 41,4 | Double | |
| BNCT2D-KF50 | KF50 | 2 | 51,6 | 41,4 | 19,1 | Double |
| BNCT3D-KF50 | KF50 | 3 | 51,6 | 41,4 | 24,1 | Double |
