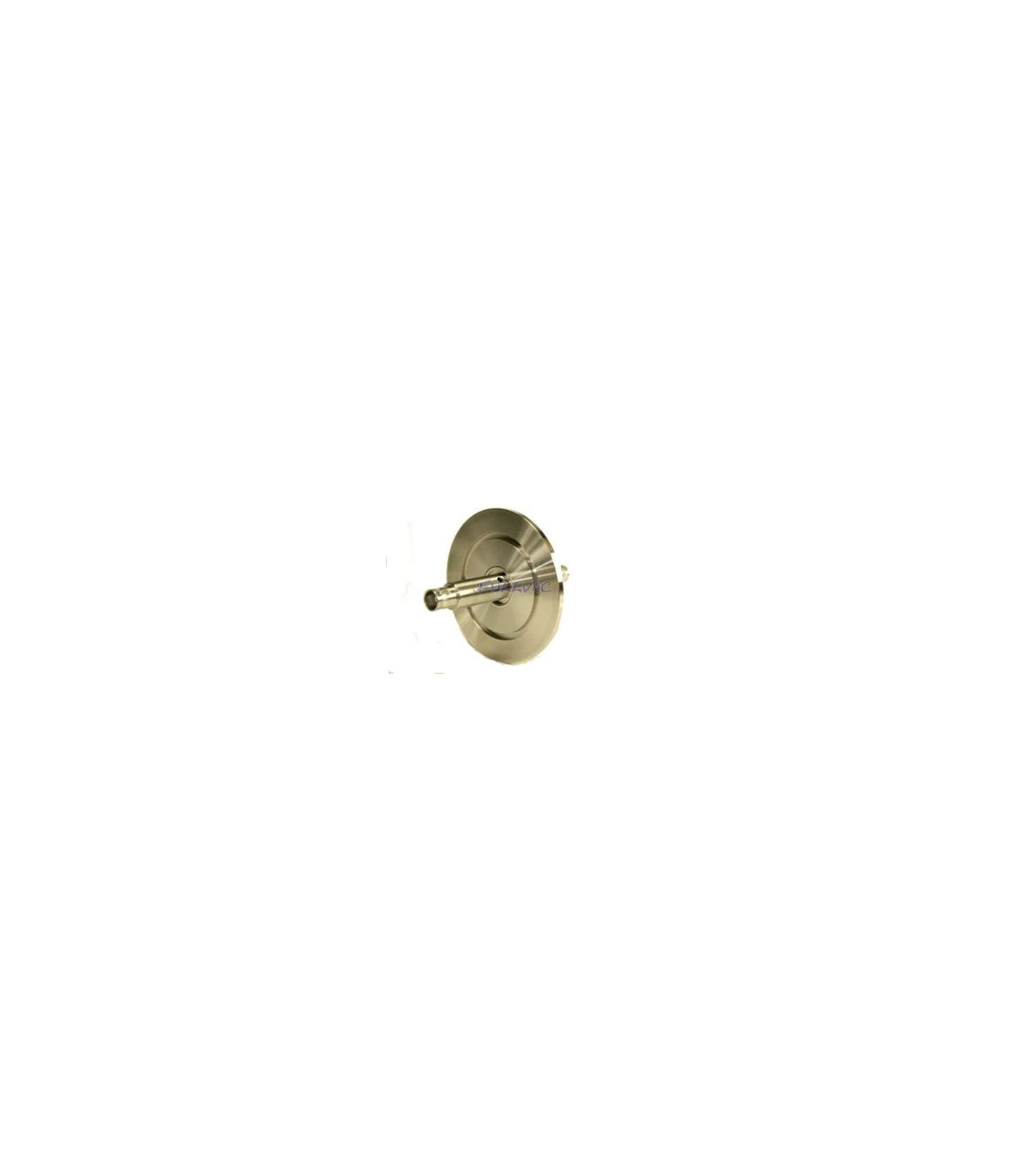

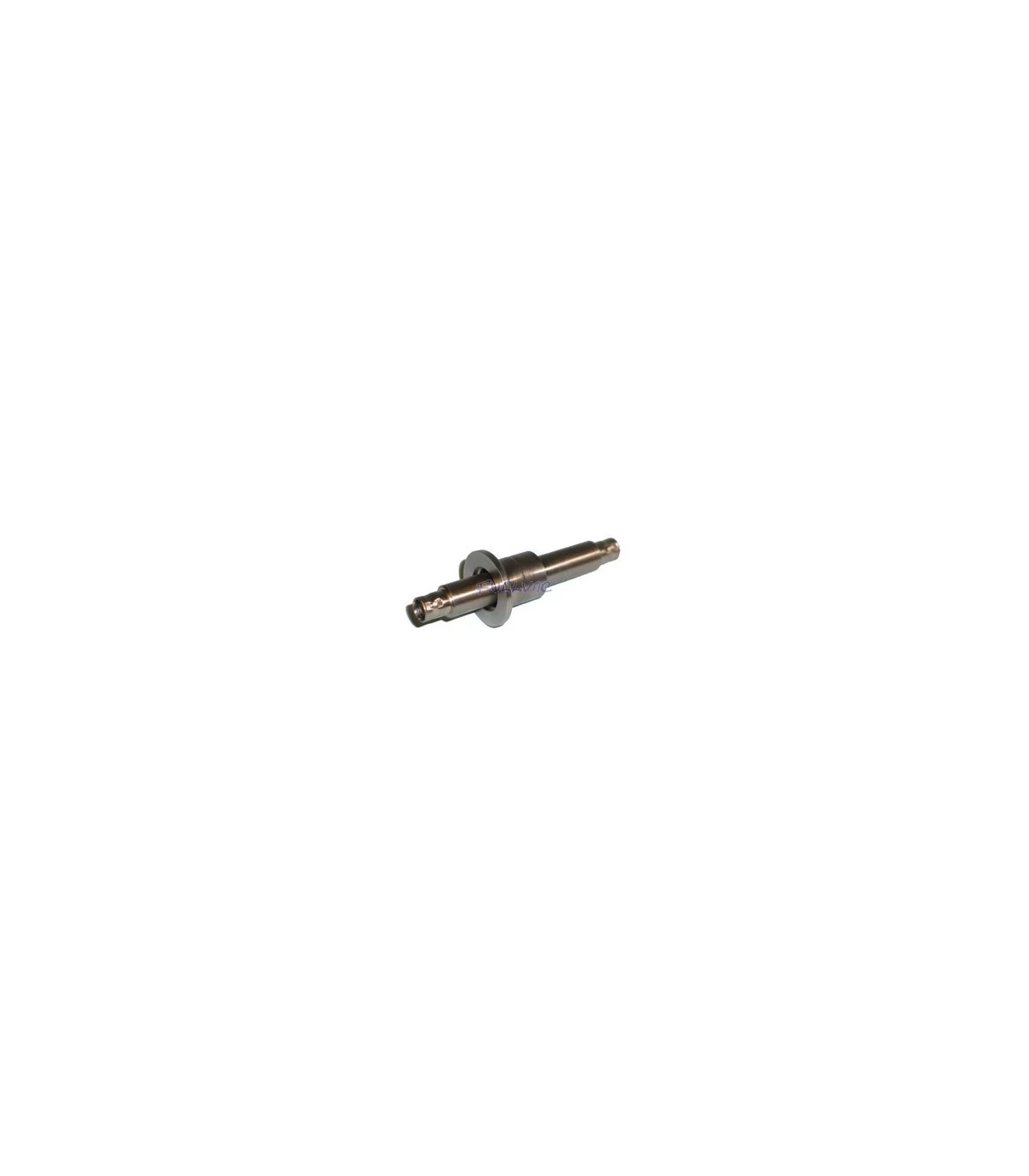

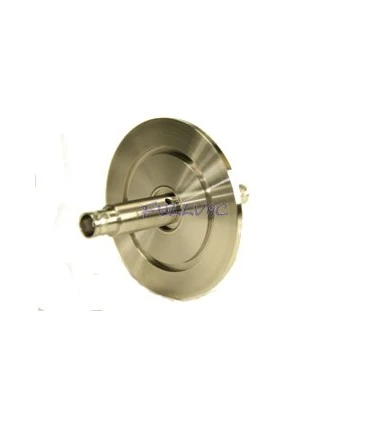

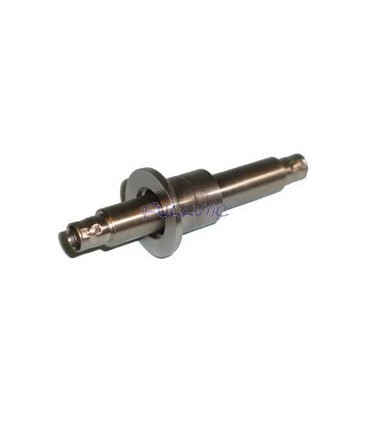

COAXIAL MHV Bride KF avec Terre
Passage étanche pour le vide COAXIAL MHV Bride KF avec Terre
| Code | Bride | nb passages étanches | Fig | Dimension (mm) | Simple/Double | ||||||||||||||||
| A | B | C | |||||||||||||||||||
| MHVT1D-KF16 | KF16 | 1 | 4 | 27,43 | 64,77 | 81,28 | Double | ||||||||||||||
| MHVT1D-KF40 | KF40 | 1 | 4 | 40,13 | 52,07 | 68,58 | Double | ||||||||||||||

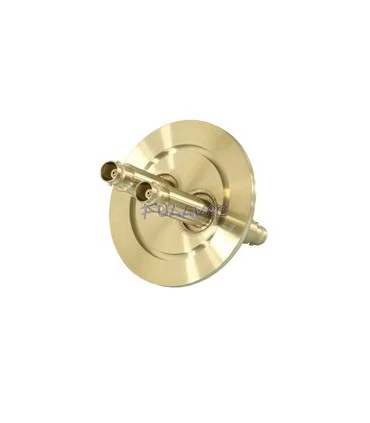

| MHVT2D-KF50 | KF50 | 2 | 4 | 40,13 | 52,07 | 68,58 | Double | ||||||||||||||
Bride : inox 304
Broches : Inox 304 + revêtement Nickel
Tension max : 5000 Vdc
Courant Max : 3 A
Température Raccord CF : -200°C à 450°C
Température Raccord KF : -20°C à 150°C
Connecteur à la pression atmosphérique : -65°C à 165°C
Connecteur sous vide : 250°C
Gradient de température : 25°C/minute max
Étanchéité sous vide
Raccord UHV (CF) : 1.10-10 Torr
Raccord HV (KF) : 1,10-9 Torr
Passage étanche pour le vide COAXIAL MHV Bride KF avec Terre
- Bride : Inox 304
- Broches : Inox 304 + revêtement Nickel
- Tension max : 5000 Vdc
- Courant Max : 3A
- Température Raccord KF : -20°C à 150°C
- Connecteur à la pression atmosphérique : -65°C à 165°C
- Connecteur sous vide : 250°C
- Gradient de température : 25°C/minute max
- Étanchéité sous vide
- Raccord HV (KF) : 1,10-9 Torr
