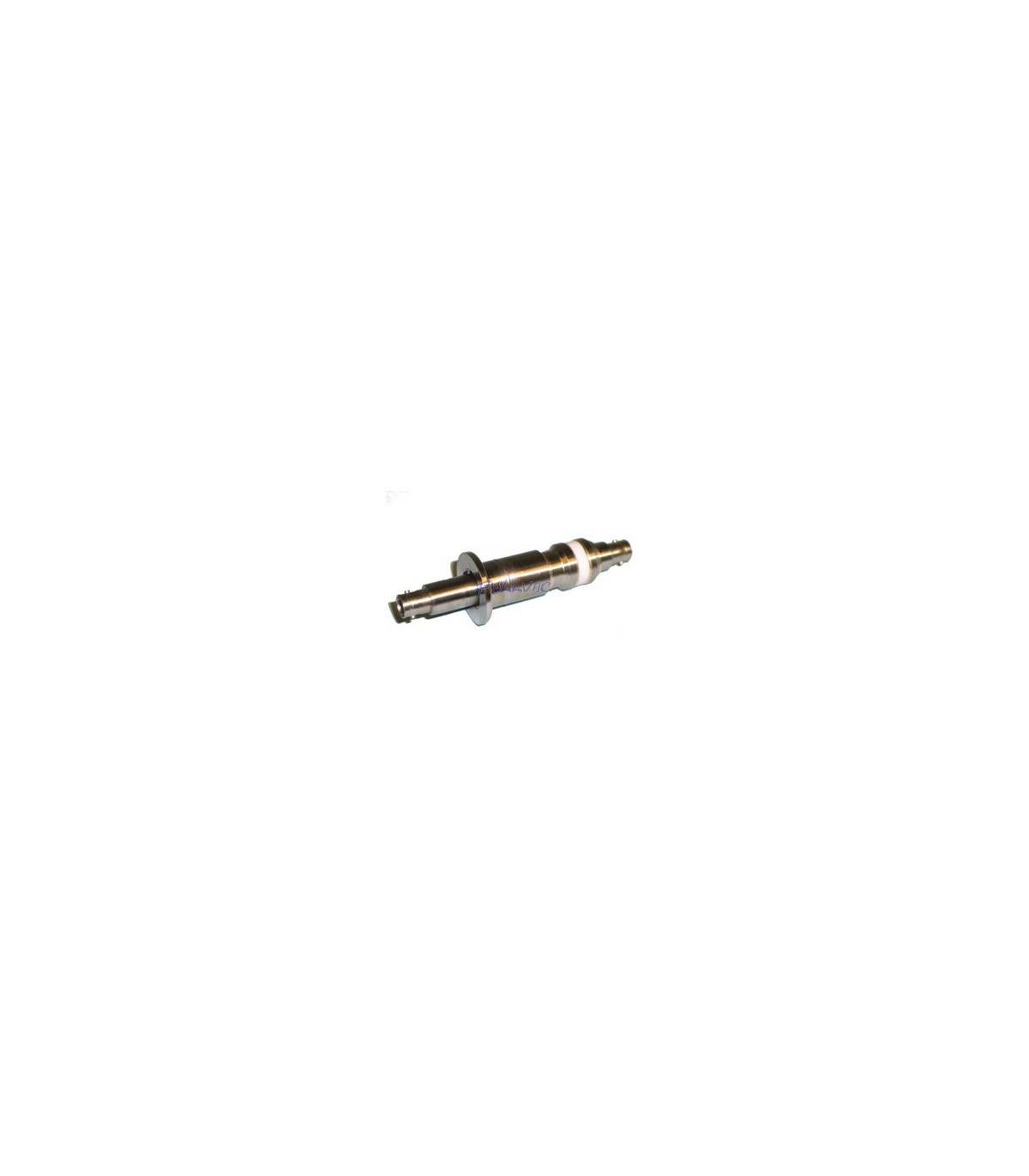

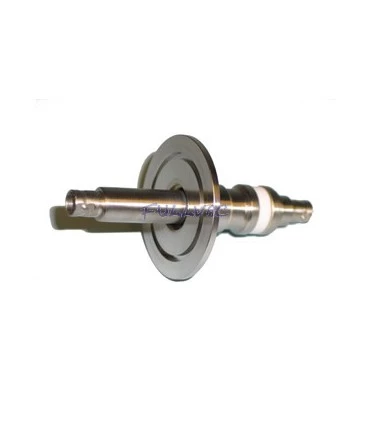

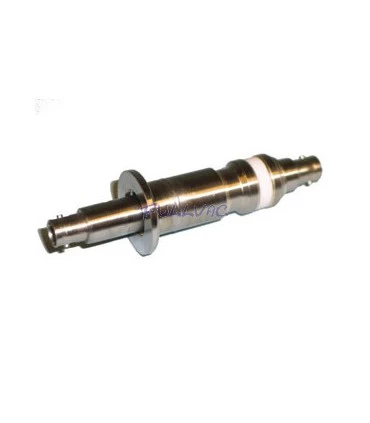

COAXIAL MHV Bride KF Terre flottante
Passage pour le vide COAXIAL MHV Bride KF Terre flottante
580,00 €
(HT)
Dispo. sous 2 à 5 semaines
Filtrer la liste des variantes par : |
|
|---|---|
| Bride: | KF16 KF40 |
| nb passages étanches: | 1 |
| Référence | nb passages étanches | Bride | Stock | Disponibilité | Prix HT | 3D | Ajouter au panier |
|---|---|---|---|---|---|---|---|
Passage étanche pour le vide COAXIAL MHV Bride KF Terre flottante
| Code | Bride | nb passages étanches | Fig | Dimension (mm) | Simple/Double | ||||||||||||||||
| A | B | C | |||||||||||||||||||
| MHVF1D-KF16 | KF16 | 1 | 4 | 31,75 | 72,64 | 89,15 | Double | ||||||||||||||
| MHVF1D-KF40 | KF40 | 1 | 4 | 41,91 | 62,48 | 78,99 | Double | ||||||||||||||
Bride : inox 304
Broches : Inox 304 + revêtement Nickel
Tension d'isolation max : 2500 Vdc
Tension max : 5000 Vdc
Courant Max : 3 A
Température Raccord CF : -200°C à 450°C
Température Raccord KF : -20°C à 150°C
Connecteur à la pression atmosphérique : -65°C à 165°C
Connecteur sous vide : 250°C
Gradient de température : 25°C/minute max
Étanchéité sous vide
Raccord UHV (CF) : 1.10-10 Torr
Raccord HV (KF) : 1,10-9 Torr
Passage étanche pour le vide COAXIAL MHV Bride KF Terre flottante
- Bride : Inox 304
- Broches : Inox 304 + revêtement Nickel
- Tension d'isolation max : 2500 Vdc
- Tension max : 5000 Vdc
- Courant Max : 3 A
- Température Raccord KF : -20°C à 150°C
- Connecteur à la pression atmosphérique : -65°C à 165°C
- Connecteur sous vide : 250°C
- Gradient de température : 25°C/minute max
- Étanchéité sous vide
- Raccord HV (KF) : 1,10-9 Torr
