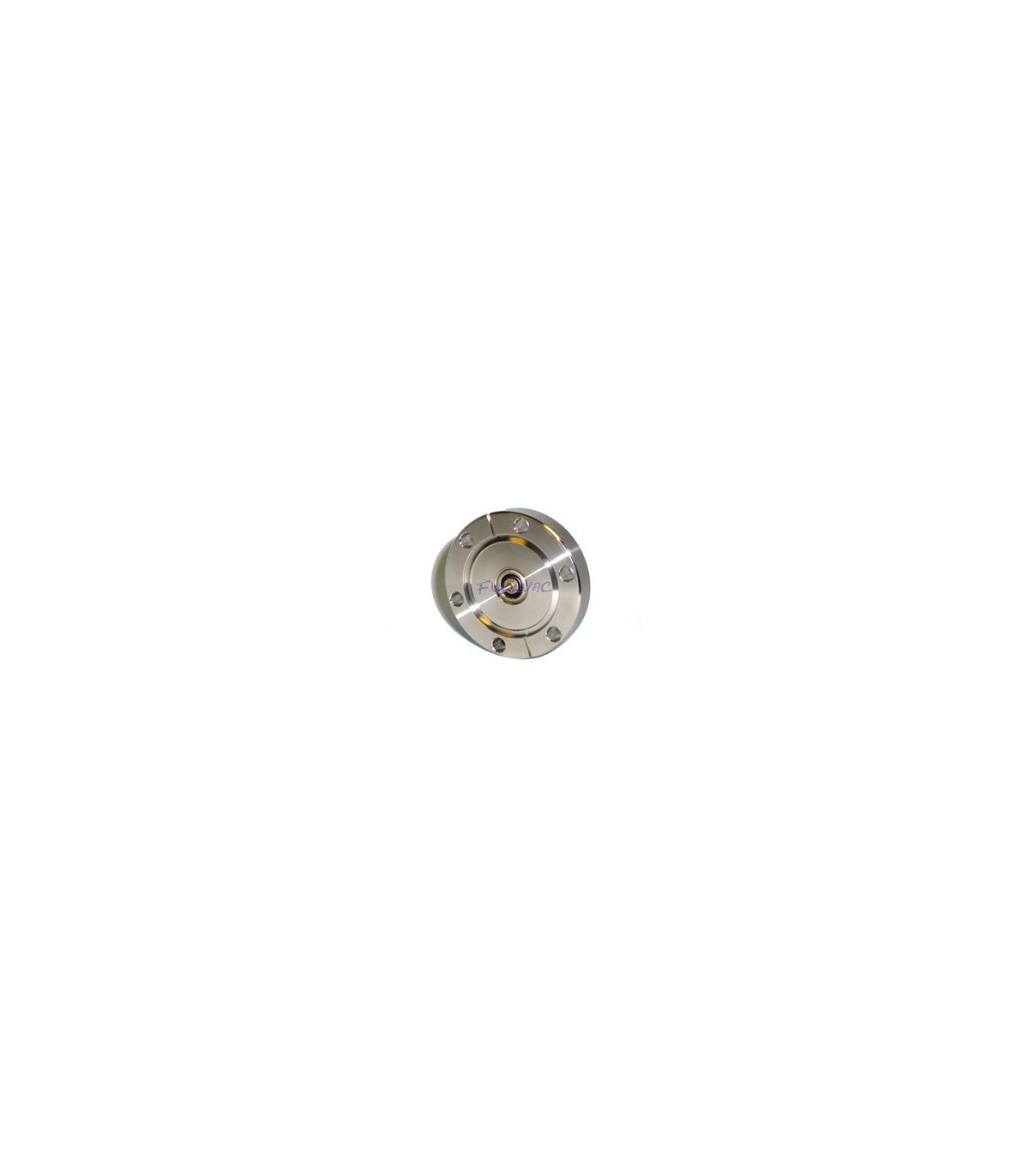

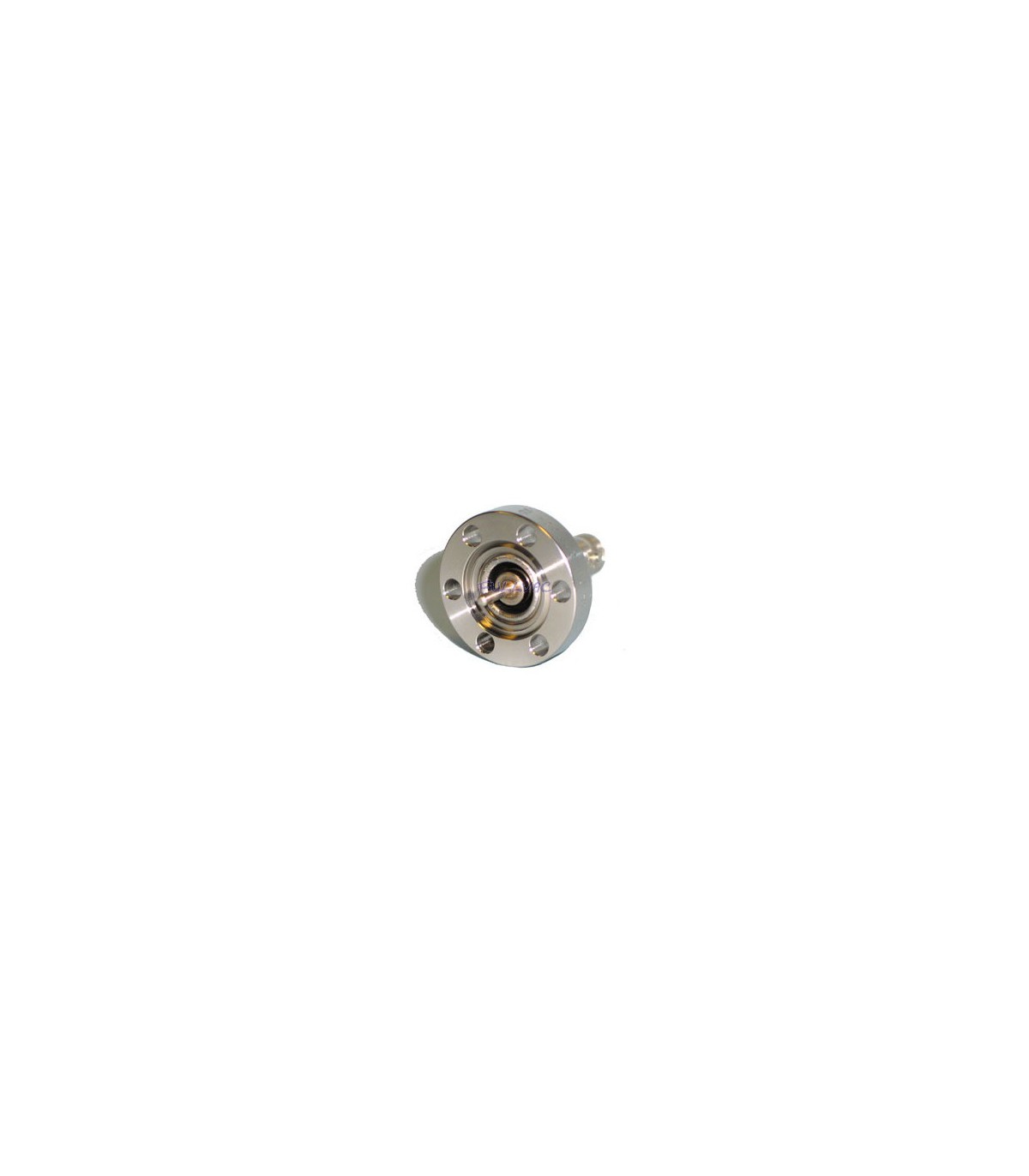

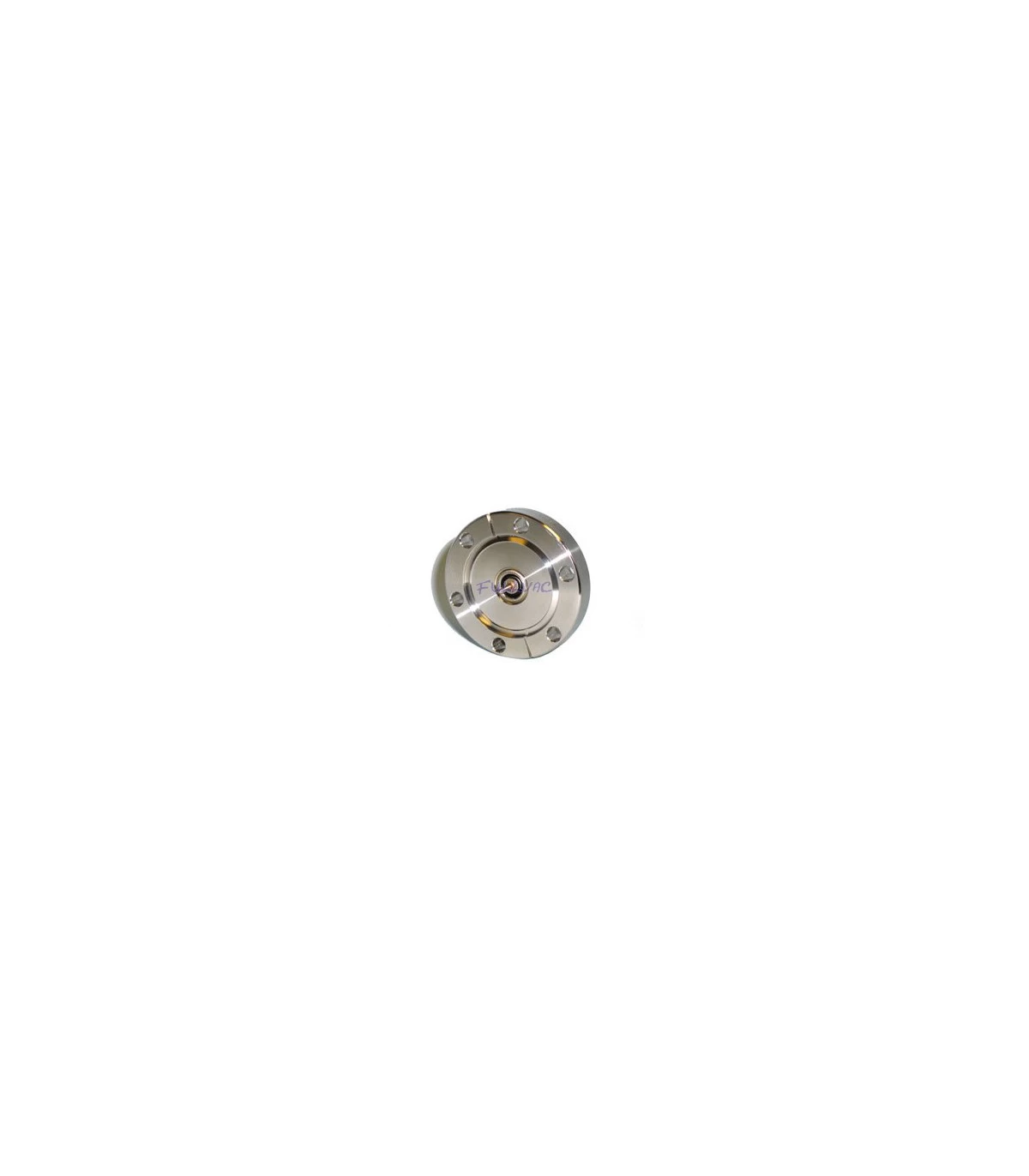

COAXIAL SHV-5 Bride CF avec Terre
Passage étanche pour le vide COAXIAL SHV-5 Bride CF avec Terre
| Code | Bride | nb passages étanches | Fig | Simple/Double | |||||||||||
| SHVT1S-CF16 | CF16 | 1 | 1 | Simple | |||||||||||
| SHVT1S-CF40 | CF40 | 1 | 1 | Simple | |||||||||||
| SHVT2S-CF40 | CF40 | 2 | 1 | Simple | |||||||||||

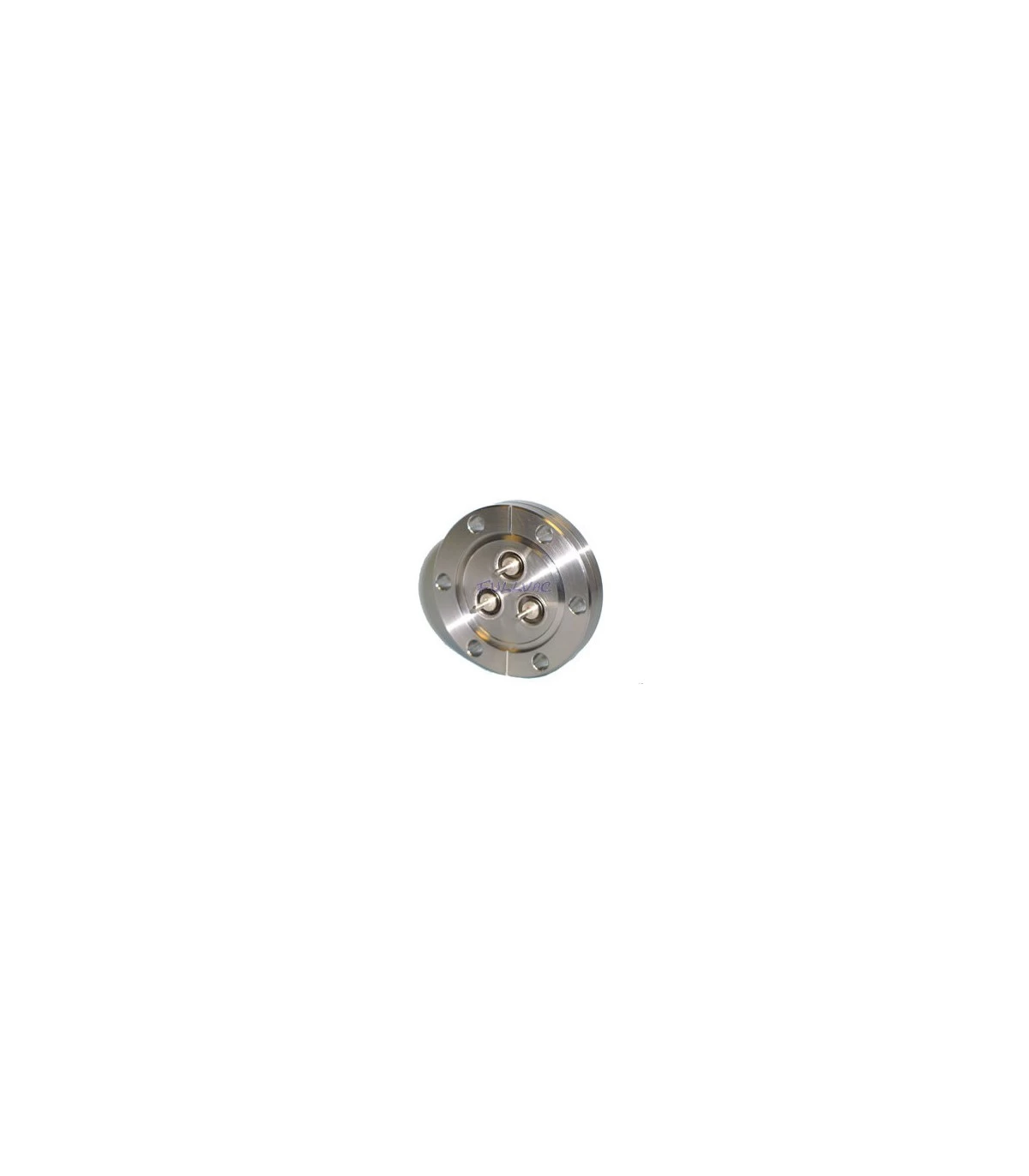

| SHVT3S-CF40 | CF40 | 3 | 1 | Simple | |||||||||||

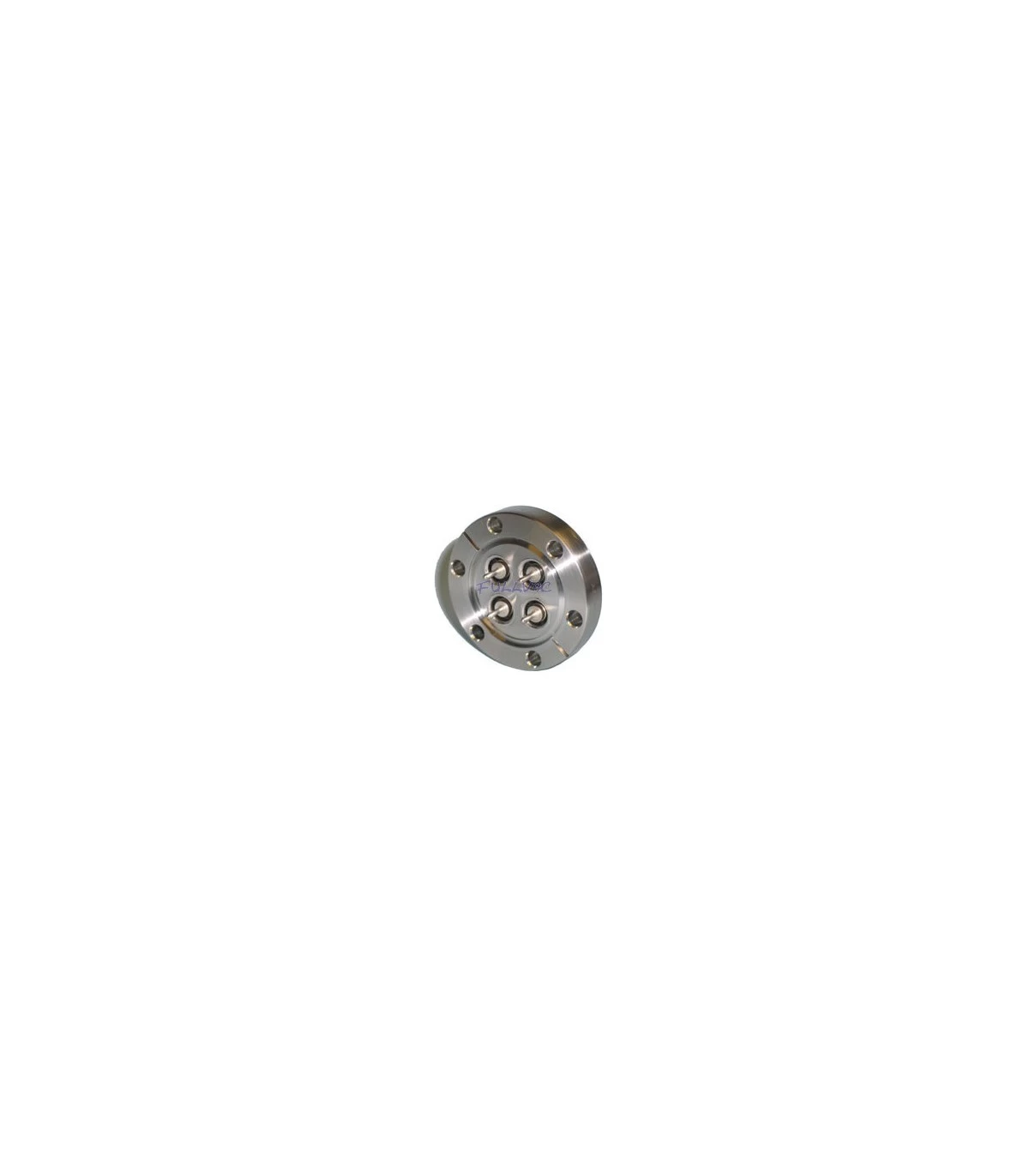

| SHVT4S-CF40 | CF40 | 4 | 1 | Simple | |||||||||||
Passage étanche pour le vide COAXIAL SHV-5 Bride CF avec Terre
Bride : inox 304
Broches : Inox 304 + revêtement Nickel
Tension max : 5000 Vdc
Courant Max : 5 A
Température Raccord CF : -200°C à 450°C
Température Raccord KF : -20°C à 150°C
Connecteur à la pression atmosphérique : -65°C à 165°C
Connecteur sous vide : 250°C
Gradient de température : 25°C/minute max
Étanchéité sous vide
Raccord UHV (CF) : 1.10-10 Torr
Raccord HV (KF) : 1,10-9 Torr
- Bride : Inox 304
- Broches : Inox 304 + revêtement Nickel
- Tension max : 5000 Vdc
- Courant Max : 5 A
- Température Raccord CF : -200°C à 450°C
- Température Raccord KF : -20°C à 150°C
- Connecteur à la pression atmosphérique : -65°C à 165°C
- Connecteur sous vide : 250°C
- Gradient de température : 25°C/minute max
Étanchéité sous vide
- Raccord UHV (CF) : 1.10-10 Torr
- Raccord HV (KF) : 1,10-9 Torr
