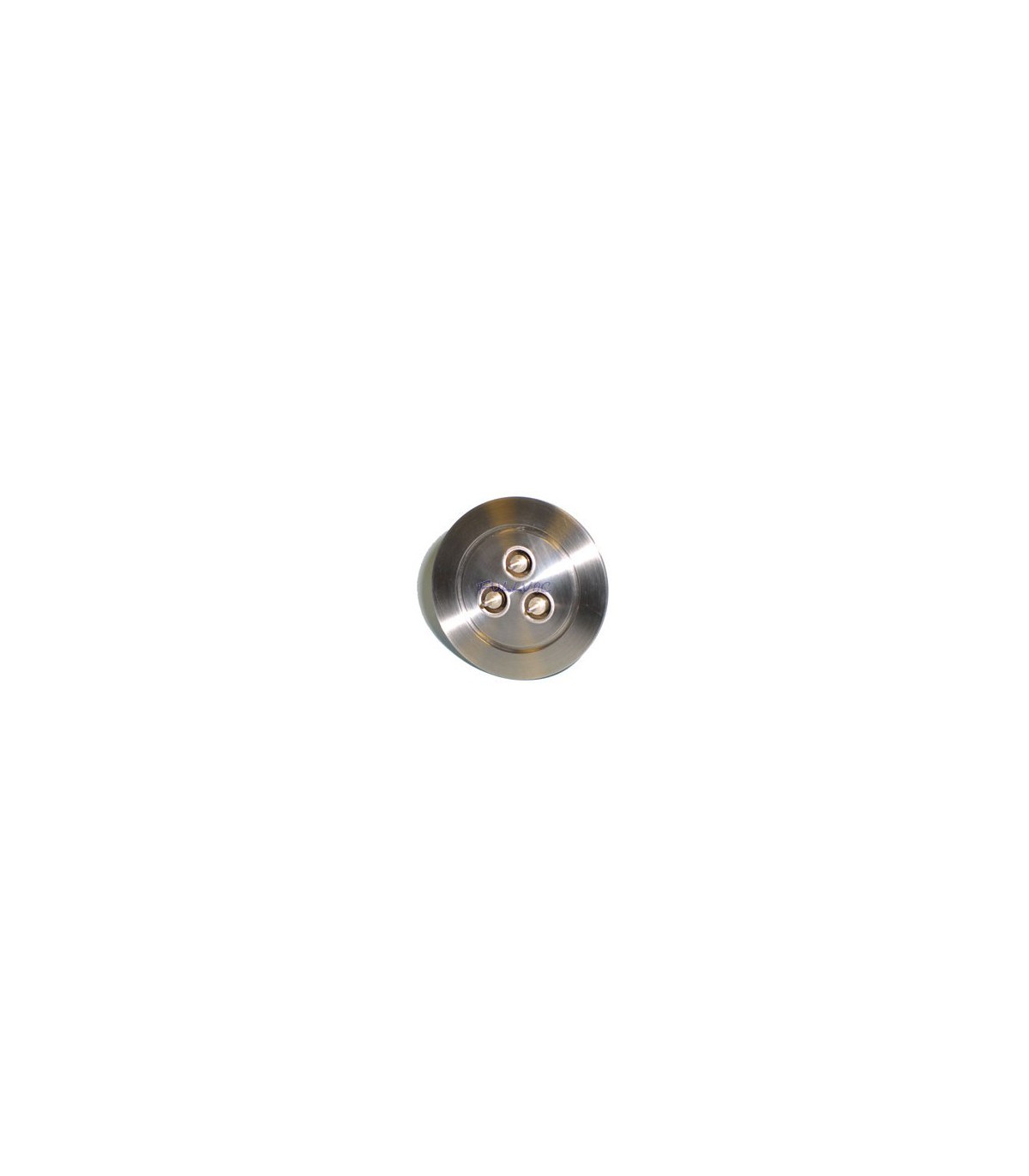

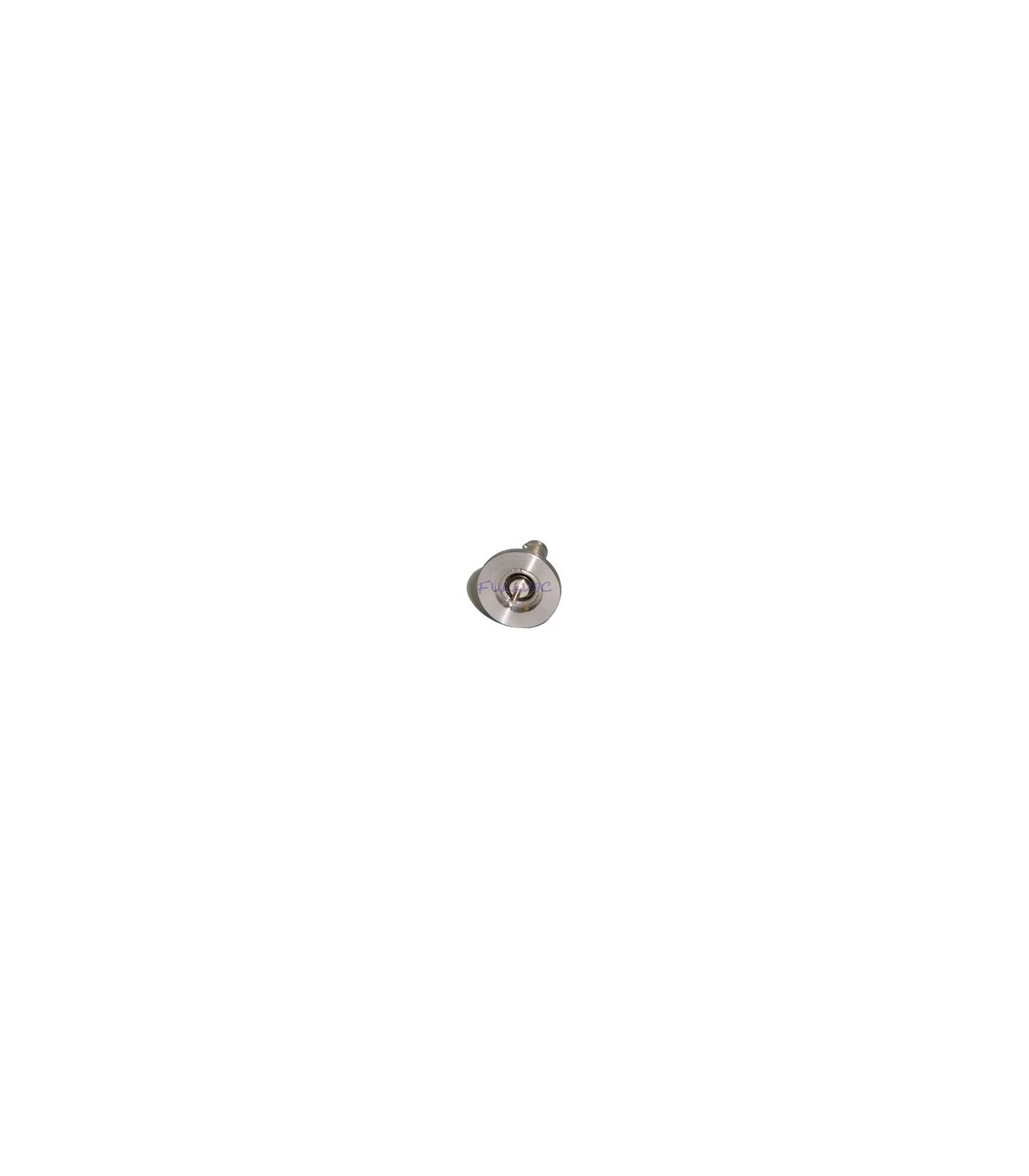

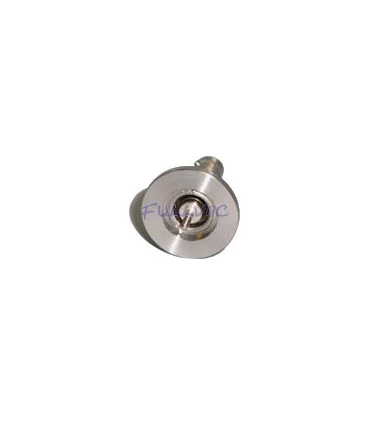

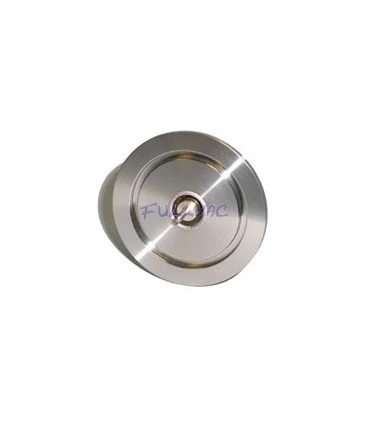

COAXIAL SHV-5 bride KF avec Terre

Passage étanche pour le vide COAXIAL SHV-5 Bride KF avec Terre

157,00 € (HT)
Dispo. sous 2 à 5 semaines
Bride
nb passages étanches
Dispo. sous 2 semaines
Référence Bride nb passages étanches Stock Prix 3D Ajouter au panier
SHVT1S-KF16 KF16 1 0 157,00 € HT
add_circle ajouter au panier
SHVT1S-KF40 KF40 1 0 172,00 € HT
add_circle ajouter au panier
SHVT2S-KF40 KF40 2 0 262,00 € HT
add_circle ajouter au panier
SHVT3S-KF50 KF50 3 0 452,00 € HT
add_circle ajouter au panier
SHVT4S-KF50 KF50 4 0 516,00 € HT
add_circle ajouter au panier
Description

Passage étanche pour le vide COAXIAL SHV-5 Bride KF avec Terre


Code Bride Nb passages étanches Fig Simple/Double Dimension (mm)
A B C
SHVT1S-KF16 KF16 1 2 Simple 6,35 43,18 66,29
SHVT1S-KF40 KF40 1 2 Simple 8,89 40,64 63,75
SHVT2S-KF40 KF40 2 2 Simple 8,89 40,64 63,75
SHVT3S-KF50 KF50 3 2 Simple 8,89 40,64 63,75
SHVT4S-KF50 KF50 4 2 Simple 8,89 40,64 63,75



Bride : inox 304
Broches : Inox 304 + revêtement Nickel

Tension max : 5000 Vdc
Courant Max : 5 A
Température Raccord CF : -200°C à 450°C
Température Raccord KF : -20°C à 150°C
Connecteur à la pression atmosphérique : -65°C à  165°C
Connecteur sous vide : 250°C
Gradient de température : 25°C/minute max
Étanchéité sous vide
Raccord UHV (CF) : 1.10-10 Torr
Raccord HV (KF) : 1,10-9 Torr

Passage étanche pour le vide COAXIAL SHV-5 Bride KF avec Terre


  • Bride : inox 304
  • Broches : Inox 304 + revêtement Nickel
  • Tension max : 5000 Vdc
  • Courant Max : 5 A
  • Température Raccord KF : -20°C à 150°C
  • Connecteur à la pression atmosphérique : -65°C à  165°C
  • Connecteur sous vide : 250°C
  • Gradient de température : 25°C/minute max


Étanchéité sous vide

  • Raccord HV (KF) : 1,10-9 Torr
