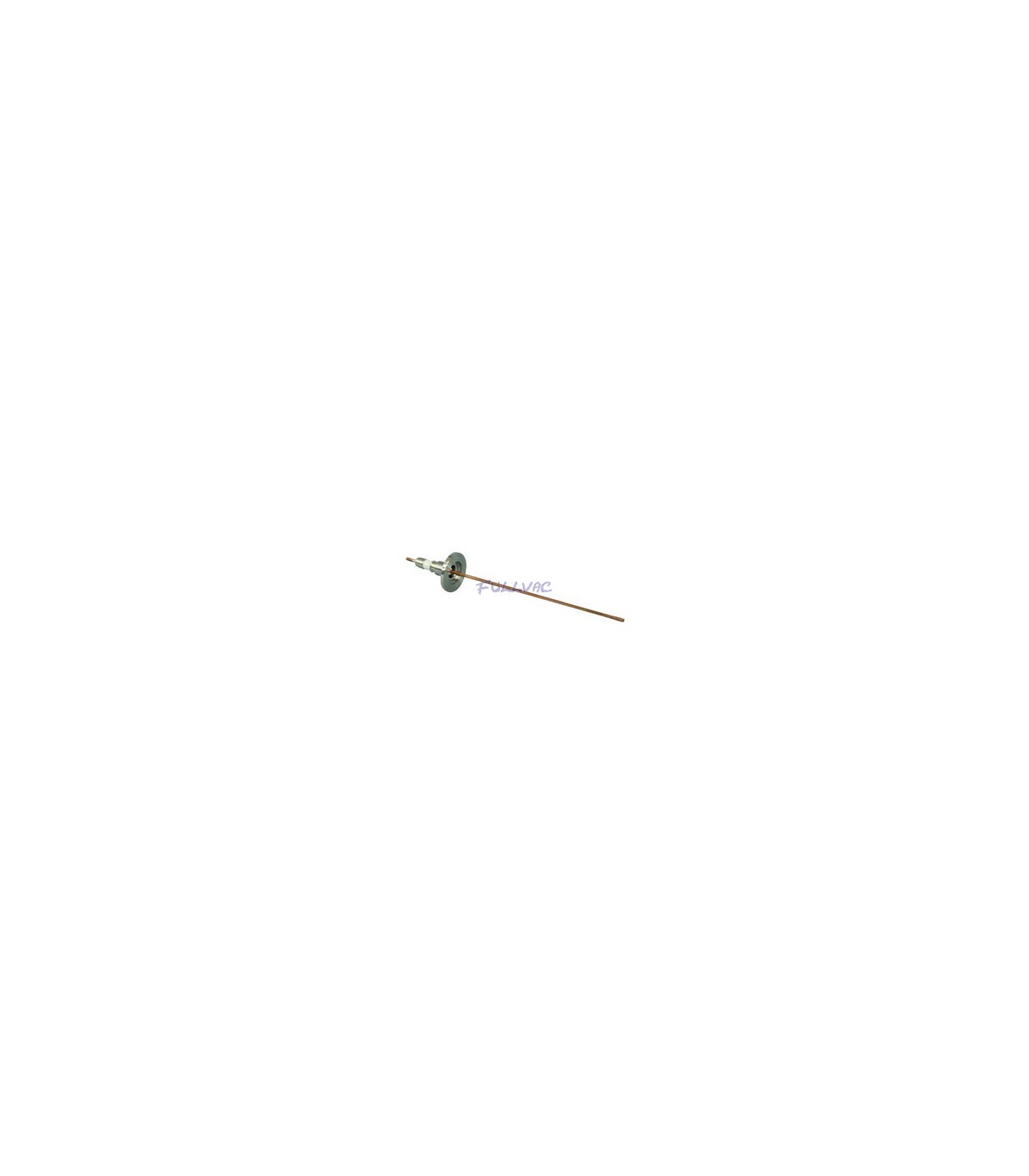

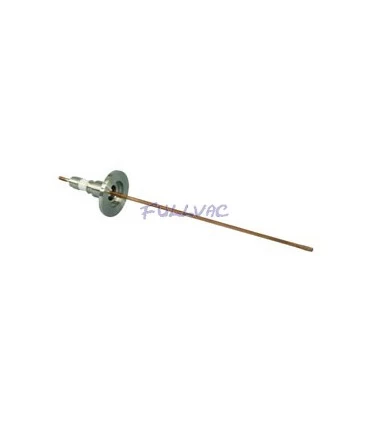

Haute tension Bride KF

Passage étanche PUISSANCE pour le vide Haute tension Bride KF

0,00 € (HT)
Dispo. sous 2 à 5 semaines
Bride
nb passages étanches
Dispo. sous 2 semaines
Référence Bride nb passages étanches Stock Prix 3D Ajouter au panier
HT1-1SSP-KF40 KF40 1 5000 volts 0 216,00 € HT
add_circle ajouter au panier
HT2-1SSP-KF40 KF40 1 10000 Volts 0 238,00 € HT
add_circle ajouter au panier
HT3-1SSP-KF40 KF40 1 20000 Volts 0 247,00 € HT
add_circle ajouter au panier
HT1-2SSP5-KF40 KF40 2 5000 volts 0 340,00 € HT
add_circle ajouter au panier
HT2-2SSP10-KF40 KF40 2 10000 Volts 0 381,00 € HT
add_circle ajouter au panier
HT3-2SSP20-KF40 KF40 2 20000 Volts 0 402,00 € HT
add_circle ajouter au panier
HT1-4SSP5-KF40 KF40 4 5000 volts 0 567,00 € HT
add_circle ajouter au panier
HT2-4SSP10-KF40 KF40 4 10000 Volts 0 649,00 € HT
add_circle ajouter au panier
HT3-4SSP20-KF40 KF40 4 20000 Volts 0 690,00 € HT
add_circle ajouter au panier
Description

Passage étanche de PUISSANCE pour le vide Haute tension Bride KF


Code Bride Nb passages étanches kV Dimensions
A B C
HT1-1SSP-KF16 KF16 1 5 10,92 44,20 134,37
HT2-1SSP-KF16 KF16 1 10 10,92 54,86 123,70
HT3-1SSP-KF16 KF16 1 20 11,43 58,42 119,38
HT1-1SSP-KF40 KF40 1 5 10,92 41,66 136,91
HT2-1SSP-KF40 KF40 1 10 10,92 52,32 126,24
HT3-1SSP-KF40 KF40 1 20 11,43 55,88 121,92
HT1-2SSP5-KF40 KF40 2 5 10,92 44,20 134,37
HT2-2SSP10-KF40 KF40 2 10 10,92 54,86 123,70
HT3-2SSP20-KF40 KF40 2 20 11,43 58,42 119,38
HT1-4SSP5-KF40 KF40 4 5 10,92 44,20 134,37
HT2-4SSP10-KF40 KF40 4 10 10,92 54,20 123,70
HT3-4SSP20-KF40 KF40 4 20 11,43 58,42 119,38



Bride : inox 304
Broches : Inox 304 + revêtement Nickel

Tension max : 5 à 20 Kvdc
Courant Max : 30 A
Température Raccord CF : -100°C à 450°C
Température Raccord KF : -20°C à 150°C
Connecteur à la pression atmosphérique : -200°C à  175°C
Connecteur sous vide : -200°C à 250°C
Gradient de température : 25°C/minute max
Étanchéité sous vide
Raccord UHV (CF) : 1.10-10 Torr
Raccord HV (KF) : 1,10-9 Torr

Passage étanche de PUISSANCE pour le vide Haute tension Bride KF


  • Bride : Inox 304
  • Broches : Inox 304 + revêtement Nickel
  • Tension max : 5 à 20 KVdc
  • Courant Max : 30A à 20°C
  • Température Raccord KF : -20°C à 150°C
  • Connecteur à la pression atmosphérique : -200°C à  175°C
  • Connecteur sous vide : -200°C à 250°C
  • Gradient de température : 25°C/minute max


Étanchéité sous vide :

  • Raccord HV (KF) : 1,10-9 Torr
