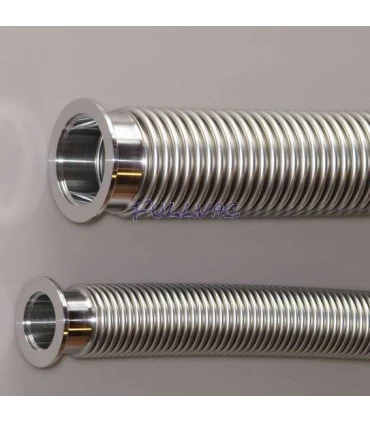

Tuyau flexible KF
Tuyau flexible en Inox 304
Température de service : -200 à +800 °C
Mouvements admissibles (par rapport à la longueur libre) : compression max 30% / extension max 10%.
| Référence | Bride | Longueur A (mm) | Ø ext. ondulé OD (mm) | Ø int. ondulé OD (mm) | Épaisseur ondulé (mm) | Pas (Pitch) (mm) | Raideur axiale (kgf/mm) | Rayon de courbure mini (mm) | |
| F1KF16250 | KF 16 | 250 | 30.0(±0.5) | 20 | 0.2 | 3.5~3.7 | 3.2 | 58 | |
| F1KF16500 | 500 | ||||||||
| F1KF16750 | 750 | ||||||||
| F1KF161000 | 1000 | ||||||||
| F1KF161500 | 1500 | ||||||||
| F1KF162000 | 2000 | ||||||||
| F1KF25250 | KF 25 | 250 | 37.0(±0.5) | 25 | 0.2 | 3.7~3.9 | 1.5 | 70 | |
| F1KF25500 | 500 | ||||||||
| F1KF25750 | 750 | ||||||||
| F1KF251000 | 1000 | ||||||||
| F1KF251500 | 1500 | ||||||||
| F1KF252000 | 2000 | ||||||||
| F1KF40250 | KF 40 | 250 | 54.0(±0.5) | 38 | 0.2 | 4.8~4.9 | 2 | 100 | |
| F1KF40500 | 500 | ||||||||
| F1KF40750 | 750 | ||||||||
| F1KF401000 | 1000 | ||||||||
| F1KF401500 | 1500 | ||||||||
| F1KF402000 | 2000 | ||||||||
| F1KF50250 | KF 50 | 250 | 68.0(±0.7) | 50 | 0.2 | 5.2~5.5 | 2.1 | 140 | |
| F1KF50500 | 500 | ||||||||
| F1KF50750 | 750 | ||||||||
| F1KF501000 | 1000 | ||||||||
| F1KF501500 | 1500 | ||||||||
| F1KF502000 | 2000 |
