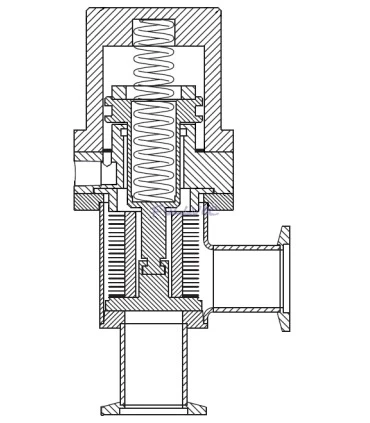

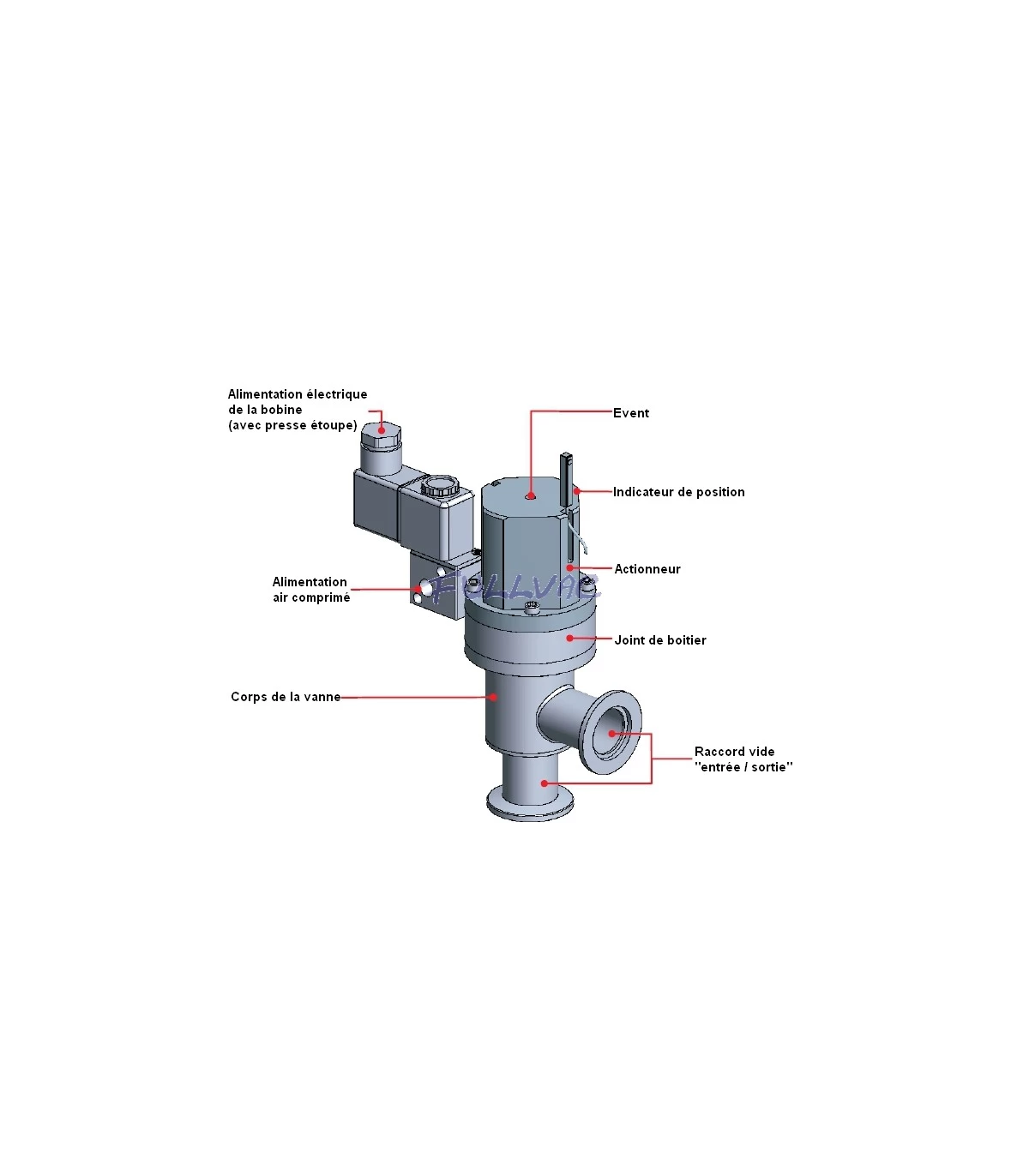

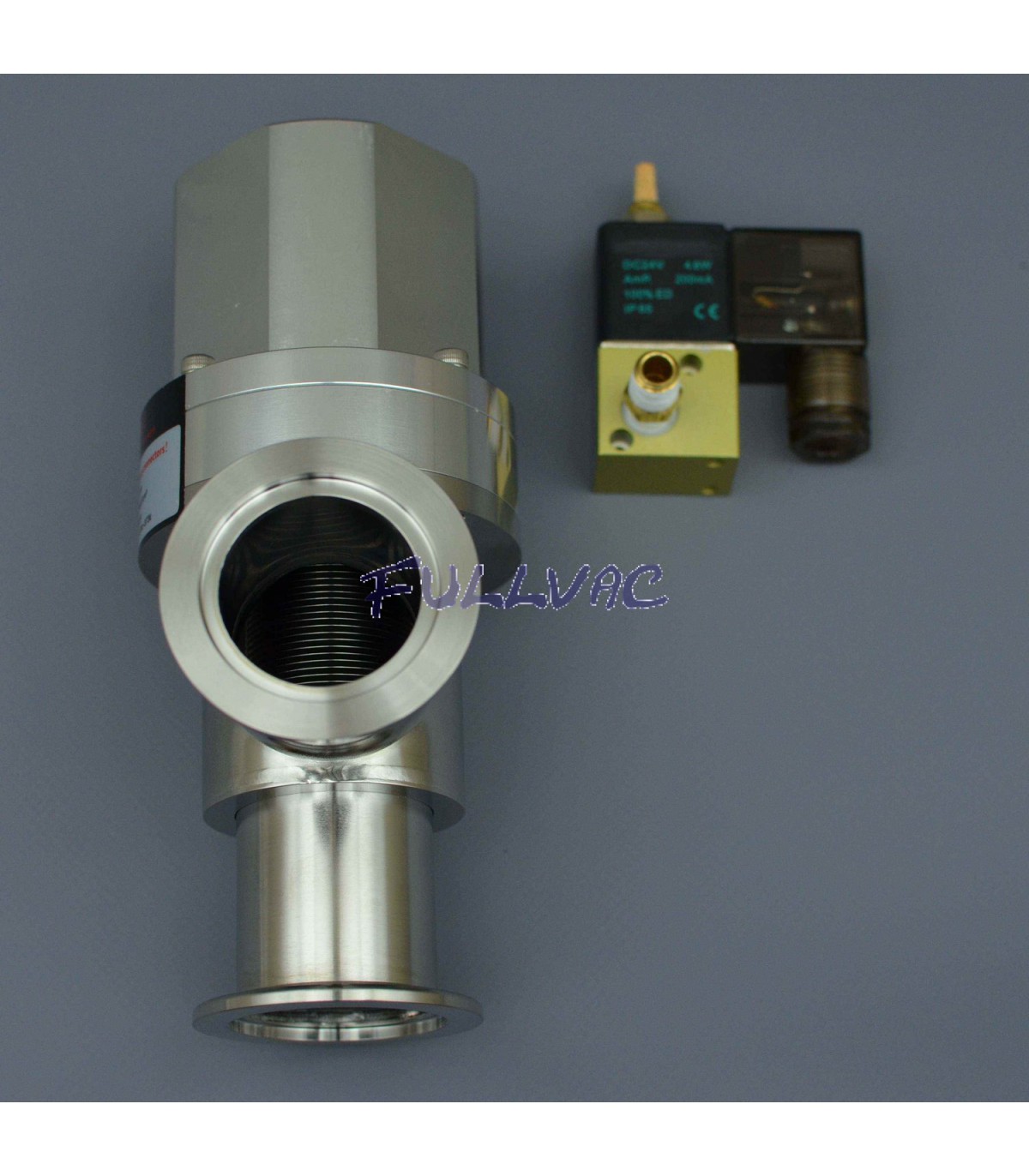

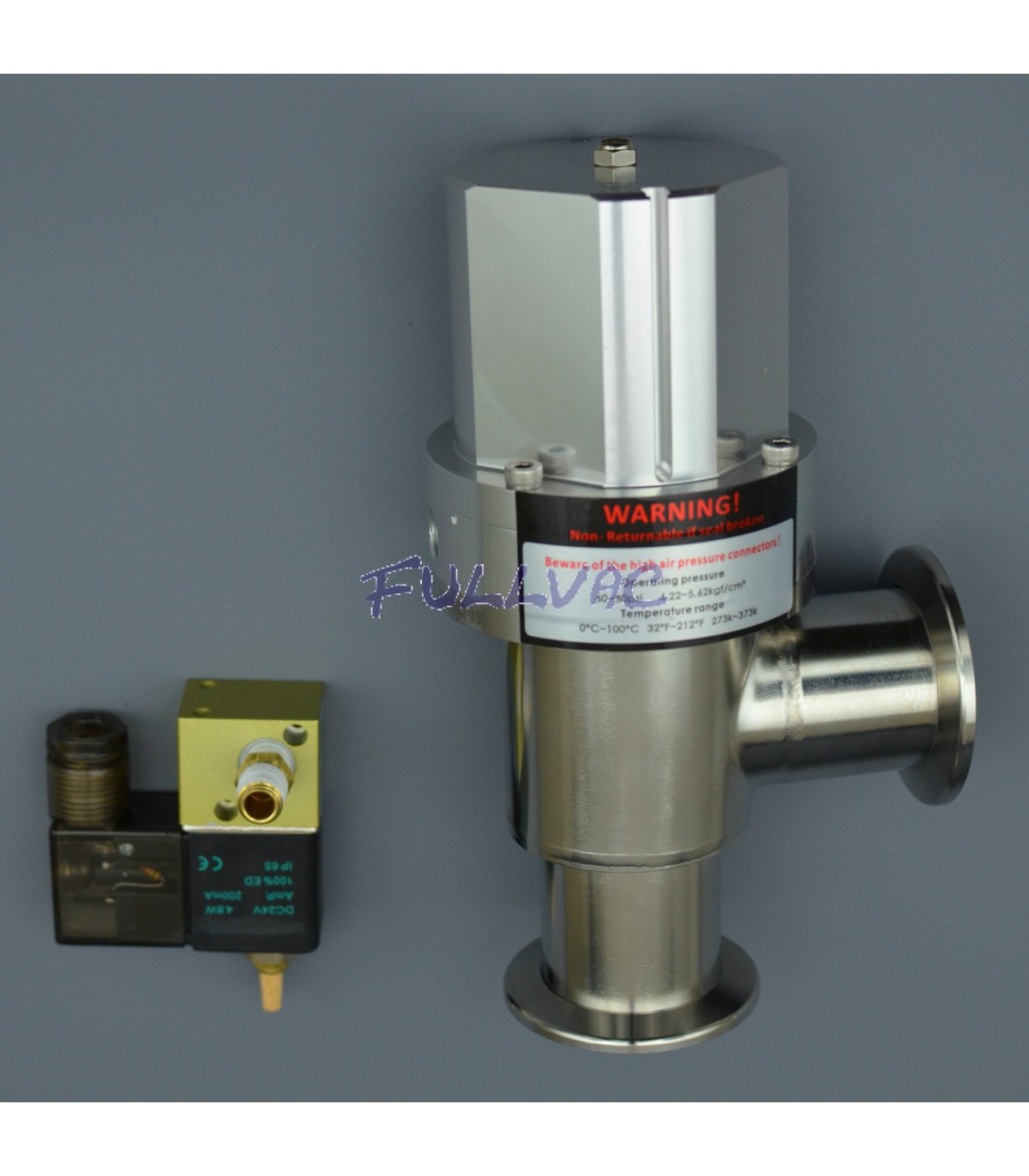

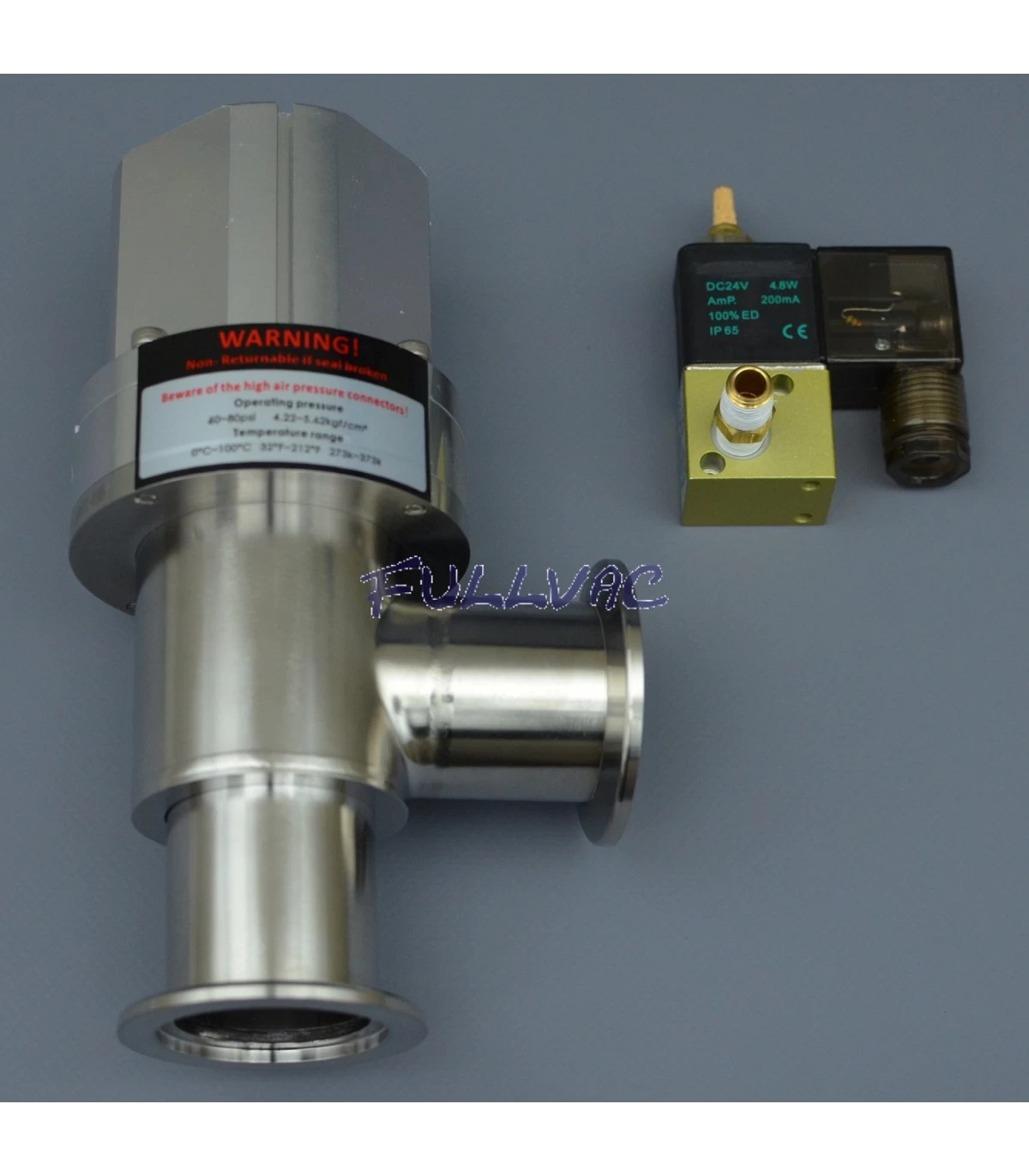

Vanne à vide d'angle électropneumatique à soufflet bride KF

Vanne à vide d’angle électropneumatique à soufflet bride KF Inox 304 Viton®

320,00 € (HT)
Bride
En stock
Référence Bride Stock Prix 3D Ajouter au panier
VAPS1KF16 KF16 >5 320,00 € HT
add_circle ajouter au panier
VAPS1KF25 KF25 >5 345,00 € HT
add_circle ajouter au panier
VAPS1KF40 KF40 0 415,00 € HT
add_circle ajouter au panier
VAPS1KF50 KF50 0 550,00 € HT
add_circle ajouter au panier
Description

Vanne à vide d’angle électropneumatique HV


Description :


Vanne à vide d’angle à commande pneumatique à simple effet avec ressort de fermeture (normalement fermée).

Cette vanne à vide est livrée avec une électrovanne (permettant de piloter l’alimentation en air comprimé de la vanne à vide pneumatique).

La tension de la bobine de l’électrovanne est de 24Vdc.



Caractéristiques techniques :


1. Conditions de fonctionnement :

  • Pression d’air comprimé pour le fonctionnement de la vanne pneumatique : 4 - 5,5 bar (abs)
  • Tension de la bobine de l’électrovanne : 24VDC
  • Température de la bobine : ≤ 80°C





KF16

KF25

KF40

KF50

Pression différentielle maximum au clapet (vanne en position fermée)

2700 mbar

2400 mbar

2300 mbar

2000mbar

Pression différentielle maximum à l’ouverture (vanne en position fermée)

2000 mbar

2000 mbar

2000 mbar

2000 mbar

Temps d’ouverture / de fermeture

0,5 seconde

0,6 seconde

0,8 seconde

0,9 seconde

Conductance de la vanne (flux moléculaire)

6 l/s

15 l/s

48 l/s

82 l/s



2. Matériaux de la vanne à vide pneumatique :

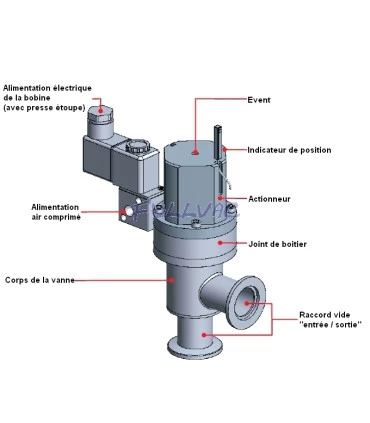

Vanne à vide d'angle électro-pneumatique

  • Soufflet soudé : AM350
  • Joints de boitier : FPM
  • Joints de clapet : FPM
  • Matériaux corps de vanne : Inox 304L
  • Matériaux de l’actionneur : Aluminium



3. Spécifications techniques de la vanne à vide pneumatique :

  • Plage de pression de fonctionnement : de 1,33.10-8 à mbar 2000 mbar (2 bar abs)
  • Taux de fuite : < 1,33.10-9 mbar.l/s d’He
  • Nombre de cycles : > 1 Million de cycles
  • Température du corps de vanne : ≤ 250°C (ouvert), ≤ 200°C (fermé)
  • Température de l’actionneur : ≤ 100°C
  • Température d’étuvage : ≤ 100°C
  • Position de montage : toute position

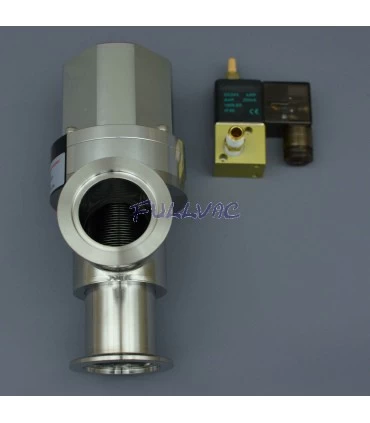

Vanne à vide d'angle pneumatique KF                    Vanne à vide à soufflet inox d'angle pneumatique

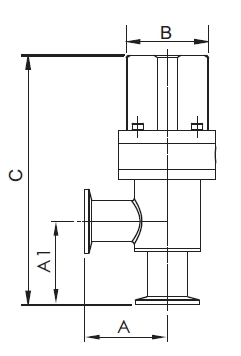

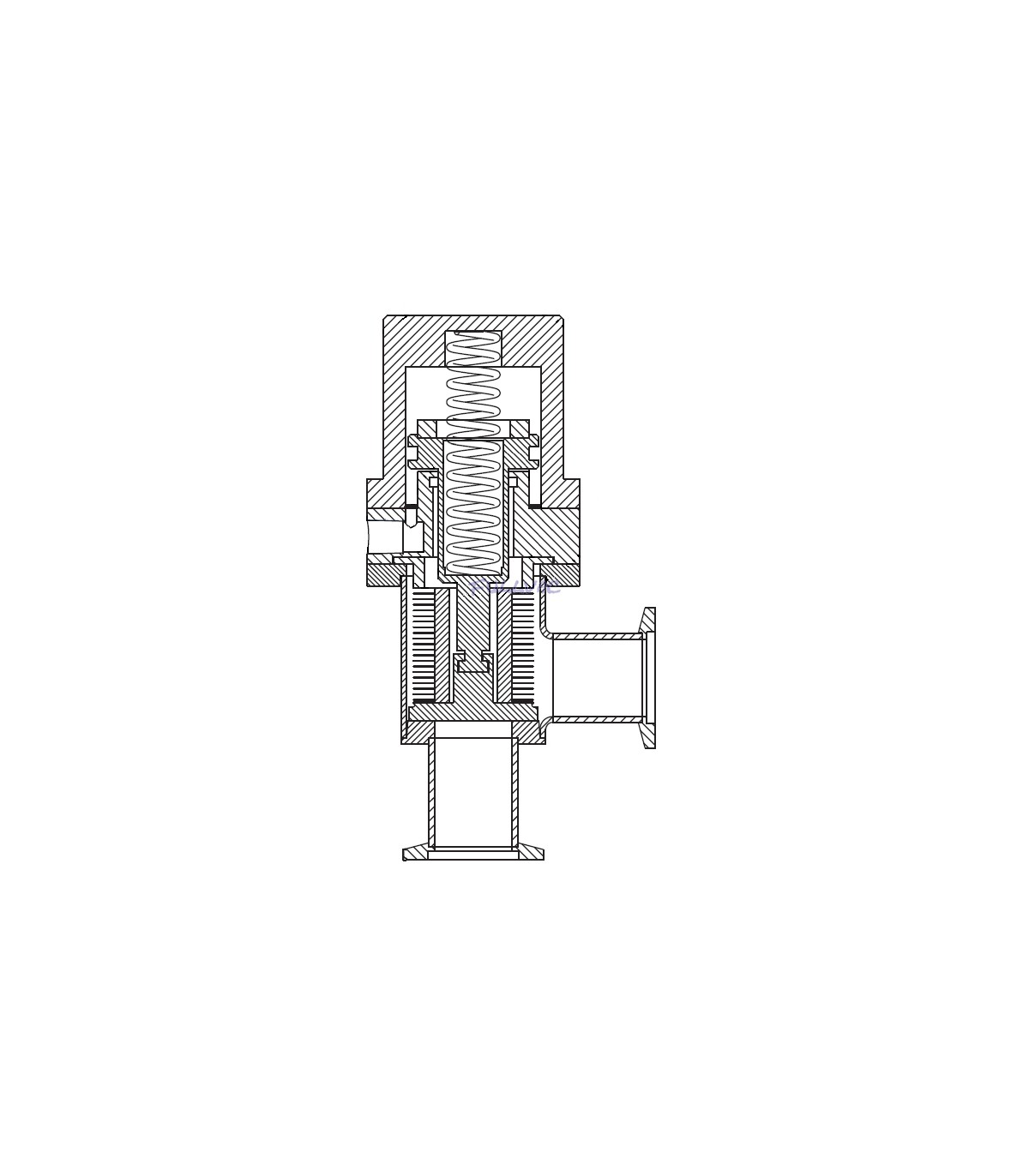

4. Dimensions de la vanne à vide pneumatique bride KF en mm



  Références  Bride  A (mm) A1 (mm) B (mm) C (mm)
vanne à vide à soufflet pneumatique KF16 VAPS1KF16 KF 16 55 55 52 161
vanne à vide à soufflet pneumatique KF25 VAPS1KF25  KF 25 52 52 52 156
vanne à vide à soufflet pneumatique KF40 VAPS1KF40  KF 40 65 65 65 176
vanne à vide à soufflet pneumatique KF50 VAPS1KF50  KF 50 76 76 67 238



Détails du produit
