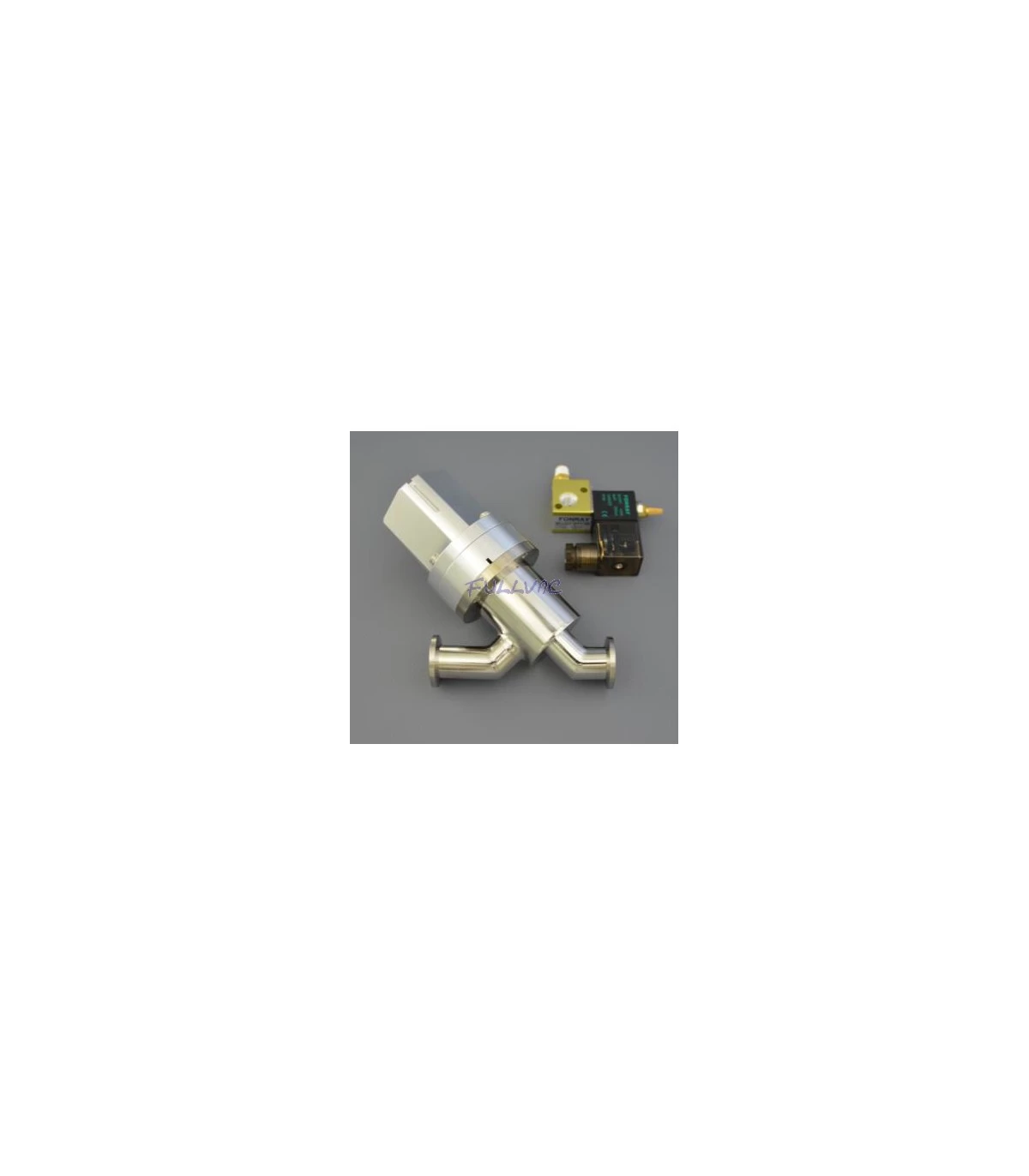

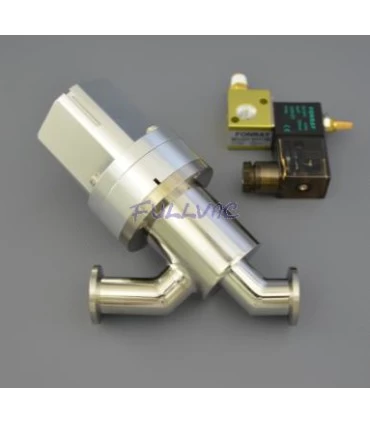

Vanne à vide en ligne électropneumatique à soufflet bride KF

Vanne à vide en ligne électropneumatique à soufflet bride KF Inox 304 Viton®

345,00 € (HT)
Bride
En stock
Référence Bride Stock Prix 3D Ajouter au panier
VLPS1KF16 KF16 >5 345,00 € HT
add_circle ajouter au panier
VLPS1KF25 KF25 2 365,00 € HT
add_circle ajouter au panier
VLPS1KF40 KF40 1 440,00 € HT
add_circle ajouter au panier
VLPS1KF50 KF50 2 598,00 € HT
add_circle ajouter au panier
Description



Vanne à vide en ligne électropneumatique HV


Description :


Vanne à vide en ligne à commande pneumatique à simple effet avec ressort de fermeture (normalement fermée).

Cette vanne à vide est livrée avec une électrovanne (permettant de piloter l’alimentation en air comprimé de la vanne à vide pneumatique).

La tension de la bobine de l’électrovanne est de 24Vdc.



Caractéristiques techniques :


1. Conditions de fonctionnement :


  • Pression d’air comprimé pour le fonctionnement de la vanne pneumatique : 4 - 5,5 bar (abs)
  • Indicateur de position : Capteur magnétique avec fils nus
  • Tension de la bobine de l’électrovanne : 24VDC
  • Température de la bobine : ≤ 80°C





KF16

KF25

KF40

KF50

Pression différentielle maximum au clapet (vanne en position fermée)

2700 mbar

2400 mbar

2300 mbar

2000mbar

Pression différentielle maximum à l’ouverture (vanne en position fermée)

2000 mbar

2000 mbar

2000 mbar

2000 mbar

Temps d’ouverture / de fermeture

0,5 seconde

0,6 seconde

0,8 seconde

0,9 seconde

Conductance de la vanne (flux moléculaire)

6 l/s

15 l/s

48 l/s

82 l/s



2. Matériaux de la vanne à vide pneumatique :

Vanne à vide d'angle électro-pneumatique

  • Soufflet soudé : AM350
  • Joints de boitier : FPM
  • Joints de clapet : FPM
  • Matériaux corps de vanne : Inox 304L
  • Matériaux de l’actionneur : Aluminium



3. Spécifications techniques de la vanne à vide pneumatique :


  • Plage de pression de fonctionnement : de 1,33.10-8 à mbar 2000 mbar (2 bar abs)
  • Taux de fuite : < 1,33.10-9 mbar.l/s d’He
  • Nombre de cycles : > 1 Million de cycles
  • Température du corps de vanne : ≤ 250°C (ouvert), ≤ 200°C (fermé)
  • Température de l’actionneur : ≤ 100°C
  • Température d’étuvage : ≤ 100°C
  • Position de montage : toute position

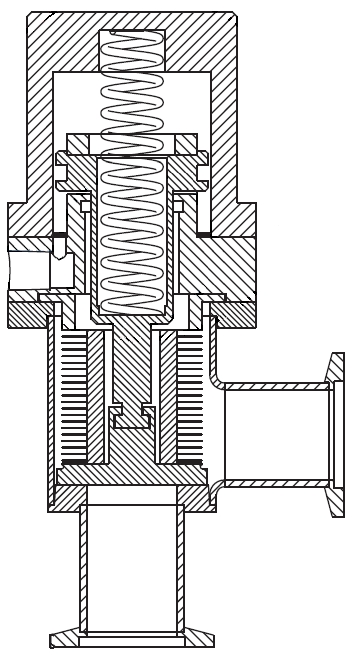

Vanne à vide en ligne pneumatique KF                    Vanne à vide à soufflet inox d'angle pneumatique



4. Dimensions de la vanne à vide pneumatique bride KF en mm


  Références  Bride  A (mm)
Vanne à vide à soufflet pneumatique KF16  VLPS1KF16  KF 16 102
Vanne à vide à soufflet pneumatique KF25 VLPS1KF25  KF 25 107
Vanne à vide à soufflet pneumatique KF40 VLPS1KF40  KF 40 130
Vanne à vide à soufflet pneumatique KF50 VLPS1KF50  KF 50 178
