Vanne à vide papillon manuelle bride KF

Vanne à vide papillon manuelle avec bride KF

194,00 € (HT)
Bride
Matière
En stock
Référence Bride Matière Stock Prix 3D Ajouter au panier
VPA1KF16/ALU KF16 Aluminium 2 205,00 € HT
add_circle ajouter au panier
VPI1KF16/SS303 KF16 Inox 303 / 1.4305 2 290,00 € HT
add_circle ajouter au panier
VPA1KF25/ALU KF25 Aluminium 1 194,00 € HT
add_circle ajouter au panier
VPI1KF25/SS303 KF25 Inox 303 / 1.4305 5 254,00 € HT
add_circle ajouter au panier
VPI1KF25/SS304 KF25 Inox 304 / 1.4301 3 320,00 € HT
add_circle ajouter au panier
VPI1KF25/SS316 KF25 Inox 316L / 1.4404 1 341,00 € HT
add_circle ajouter au panier
VPA1KF40/ALU KF40 Aluminium 4 220,00 € HT
add_circle ajouter au panier
VPI1KF40/SS303 KF40 Inox 303 / 1.4305 2 280,00 € HT
add_circle ajouter au panier
VPI1KF40/SS304 KF40 Inox 304 / 1.4301 4 352,00 € HT
add_circle ajouter au panier
VPI1KF40/SS316 KF40 Inox 316L / 1.4404 1 368,00 € HT
add_circle ajouter au panier
VPA1KF50/ALU KF50 Aluminium 3 298,00 € HT
add_circle ajouter au panier
VPI1KF50/SS303 KF50 Inox 303 / 1.4305 4 374,00 € HT
add_circle ajouter au panier
VPI1KF50/SS304 KF50 Inox 304 / 1.4301 1 490,00 € HT
add_circle ajouter au panier
VPI1KF50/SS316 KF50 Inox 316L / 1.4404 0 517,00 € HT
add_circle ajouter au panier
Description

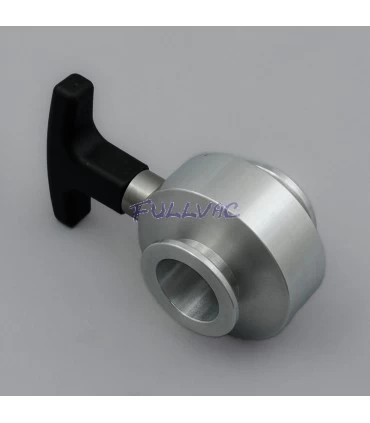

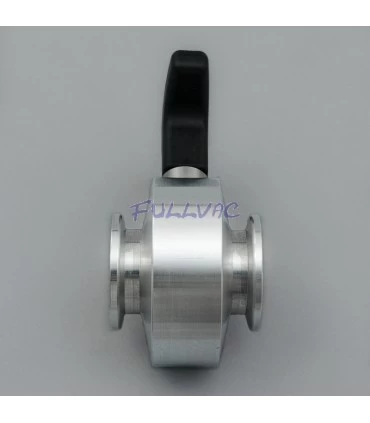

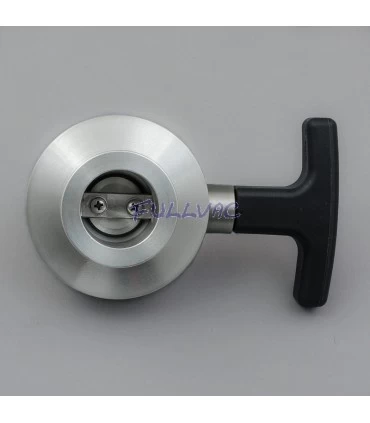

Vanne à vide papillon manuelle avec bride KF

Partie interne de la vanne en Inox
Joint d'etanchéité FKM
Poignée plastique
Endurance (Cycle de vie) : 20000 cycles
Température d'étuvage : 130°C (160°C Max pour les vannes en Inox 304 et 316L)
Taux de fuite <5.10-9mbar.l/s d'He
Pression d'utilisation : 5.10-9mbar à 1bar (abs)

Conductivité :

  • Vanne à vide papillon bride KF25 : 11 l/s
  • Vanne à vide papillon bride KF40 : 31 l/s
  • Vanne à vide papillon bride KF50 : 60 l/s



Plan vanne à vide papillon aluminium EN AW-6026 et inox 303





                 ------------------------------------------------------------------







Vanne à vide papillon manuelle ISO-KF en Aluminium EN AW-6026 et en Inox 303
Référence bride KF A (mm) B (mm) C (mm) D (mm) E (mm) Poids (Kg)
VPA1KF16/ALU KF16 60 80 125 16 80 0.5
VPI1KF16/SS303 KF16 60 80 125 16 80 1.1
VPA1KF25/ALU KF25 50 80 110 21 65 0.3
VPI1KF25/SS303 KF25 50 80 110 21 65 0.7
VPA1KF40/ALU KF40 50 80 125 37.2 80 0.4
VPI1KF40/SS303 KF40 50 80 125 37.2 80 0.9
VPA1KF50/ALU KF50 60 80 140 44.6 88 0.6
VPI1KF50/SS303 KF50 60 80 140 44.6 88 1.3





Plan vanne à vide papillon Inox 304 et inox 316L





Vanne à vide papillon manuelle ISO-KF en Inox 304 et Inox 316L
Référence bride KF A (mm) B (mm) C (mm) D (mm) E (mm) Poids (Kg)
VPI1KF25/SS304 KF25 50 68 112 21 65 0.7
VPI1KF25/SS3016L KF25 50 68 112 21 65 0.7
VPI1KF40/SS304 KF40 50 80 129 36 80 1.0
VPI1KF40/SS316L KF40 50 80 129 36 80 1.0
VPI1KF50/SS304 KF50 60 80 137 44.6 88 1.4
VPI1KF50/SS316L KF50 60 80 137 44.6 88 1.4
