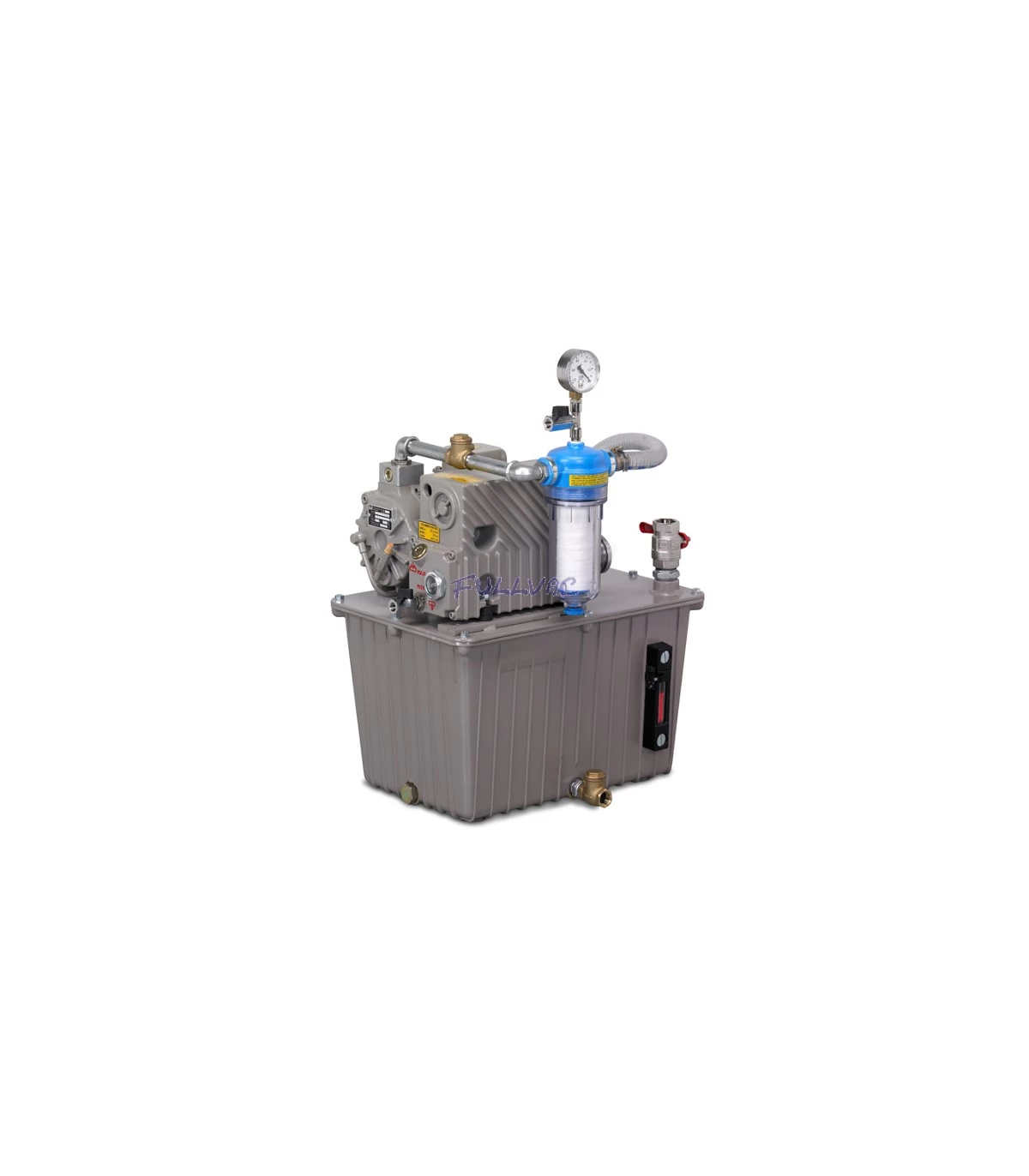

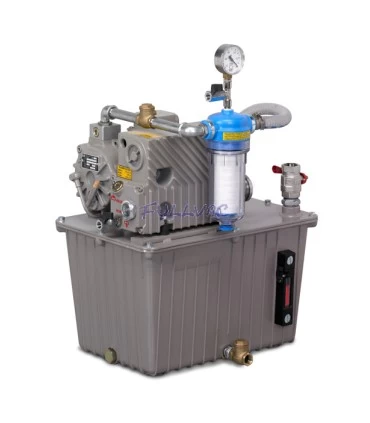

Centrale de production de vide Débit 25m3/h - Vide 5mbar(abs)

Centrale de production de vide CPV25/25

1 785,00 € (HT)
Dispo. sous 2 à 5 semaines
Moteur
Dispo. sous 2 à 5 semaines
Référence Moteur Stock Prix 3D Ajouter au panier
CPV25/25 3ph triphasé : 380V 0 1 785,00 € HT
add_circle ajouter au panier
Description

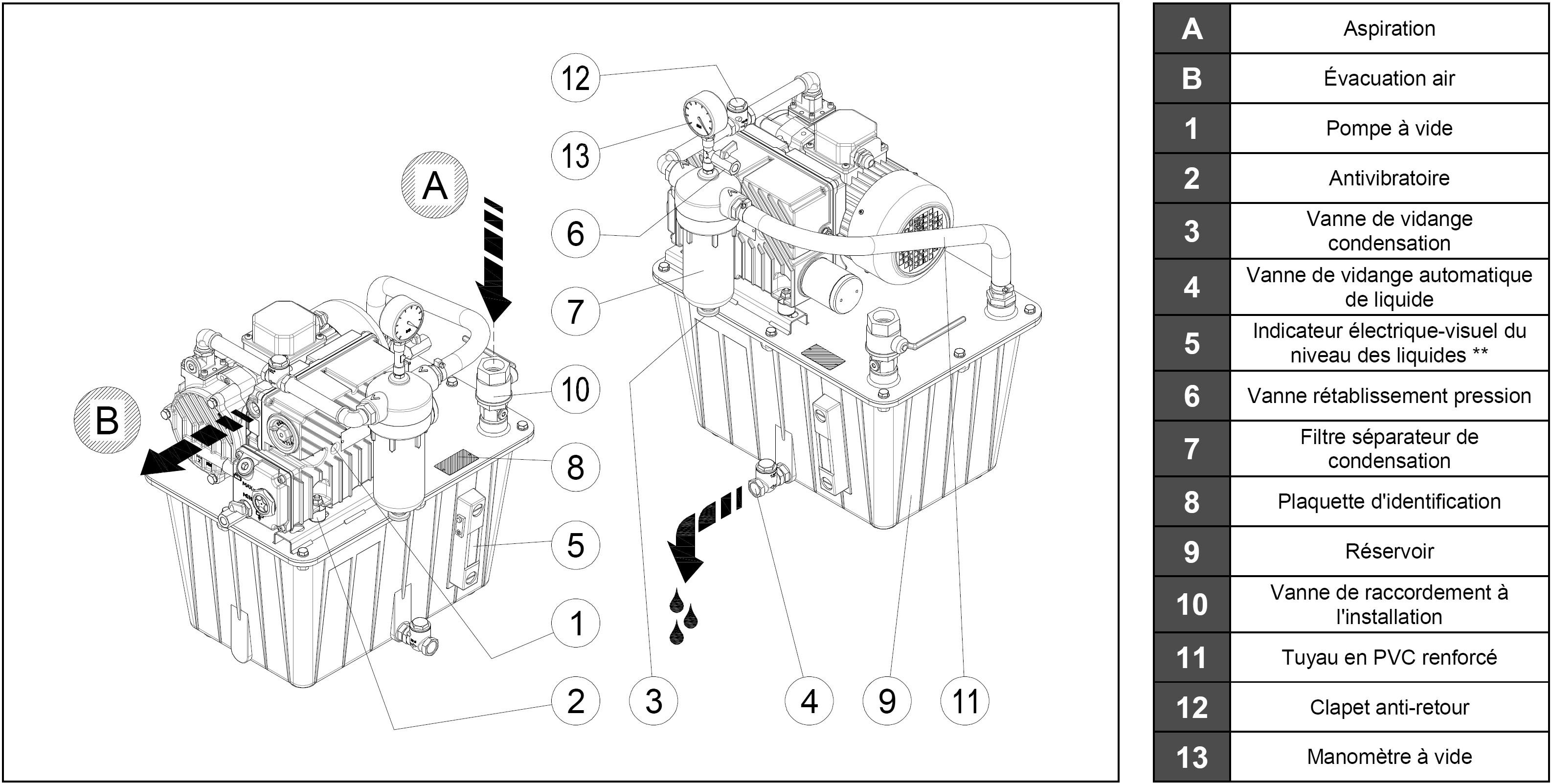

La centrale de production de vide avec séparateur air-liquide CPV25/25 est constituée d'une pompe à vide à palettes à recirculation d'huile (type LC 25 WR) de 25m3/h située sur un réservoir de 25 litres.
Une vanne à boisseau sphérique à l'entrée du réservoir permet d'isoler ce dernier de l'installation.
A l'intérieur du réservoir de récupération des liquides, réalisé en aluminium, se produit la première séparation air / liquide par l'intermédiaire d'un dispositif interne à "cyclone". Ce réservoir est équipé d'un indicateur de niveau à flotteur (contrôle visuel de la quantité de liquide
contenu), muni d'un capteur électrique indiquant que le réservoir est plein et d'une vanne automatique d'évacuation du liquide récupéré.


Ensuite, l'air présent dans le réservoir, sans gouttes de liquide mais encore humide, passe à travers le filtre séparateur de condensation sur lequel sont montés un indicateur de vide et une vanne pour le rétablissement de la pression atmosphérique a l'intérieur du filtre et du réservoir
(nécessaire pour l'évacuation de l'eau récupérée).
Le filtre séparateur est raccordé à la pompe par l'intermédiaire d'une conduite rigide à laquelle est intégré un clapet
anti-retour.


La pompe utilisée appartient à la série "WR" intégrant un dispositif "de lestage" à haut rendement, permettant de séparer de l'huile la condensation restante.

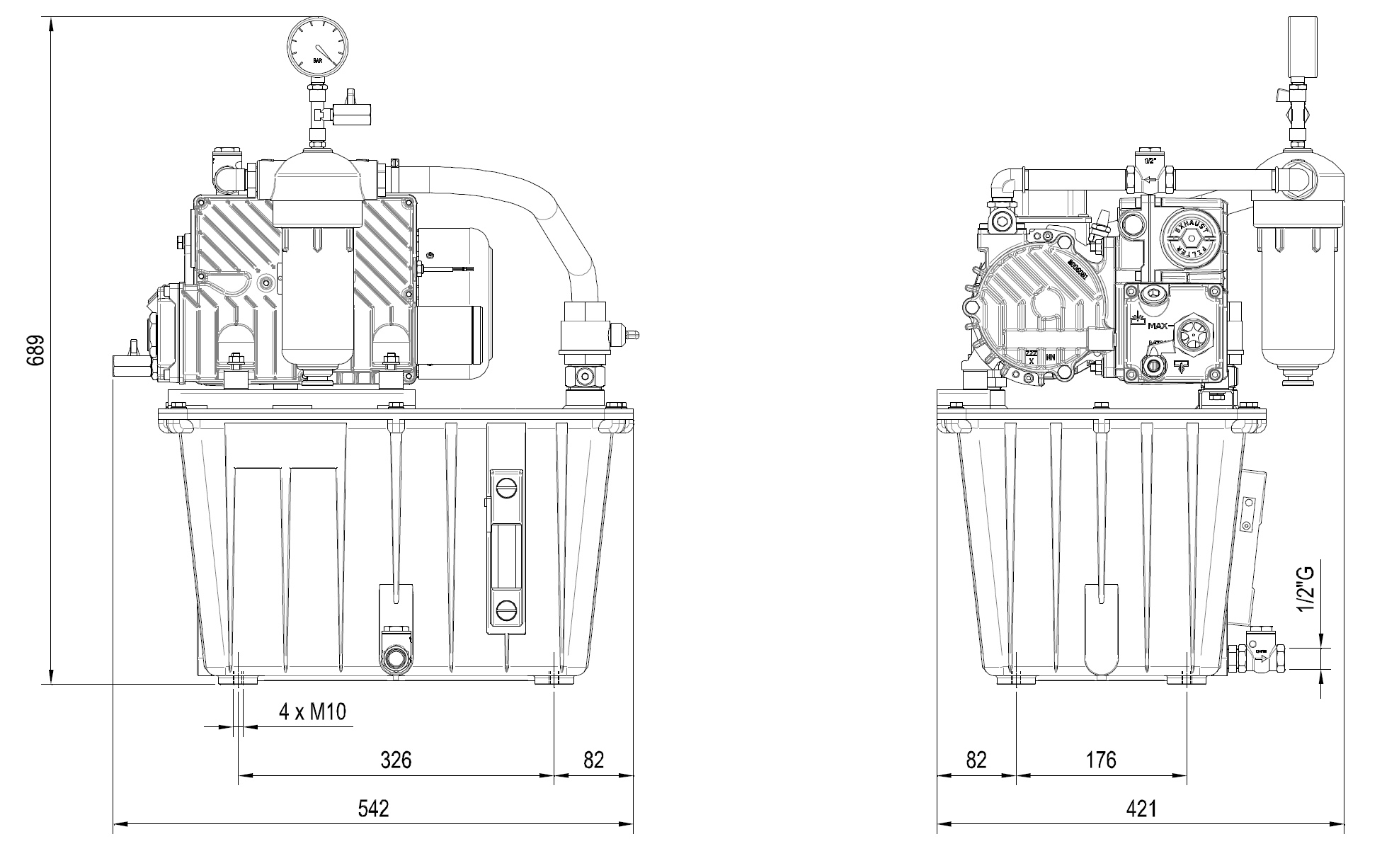

Centrale de production de vide avec pompe à vide

Centrale de production de vide avec pompe à vide

Centrale de production de vide avec pompe à vide



Détails du produit
CPV25/25 3ph
